2022 m. spalio 11 d.

Teksto autorius: Evelina

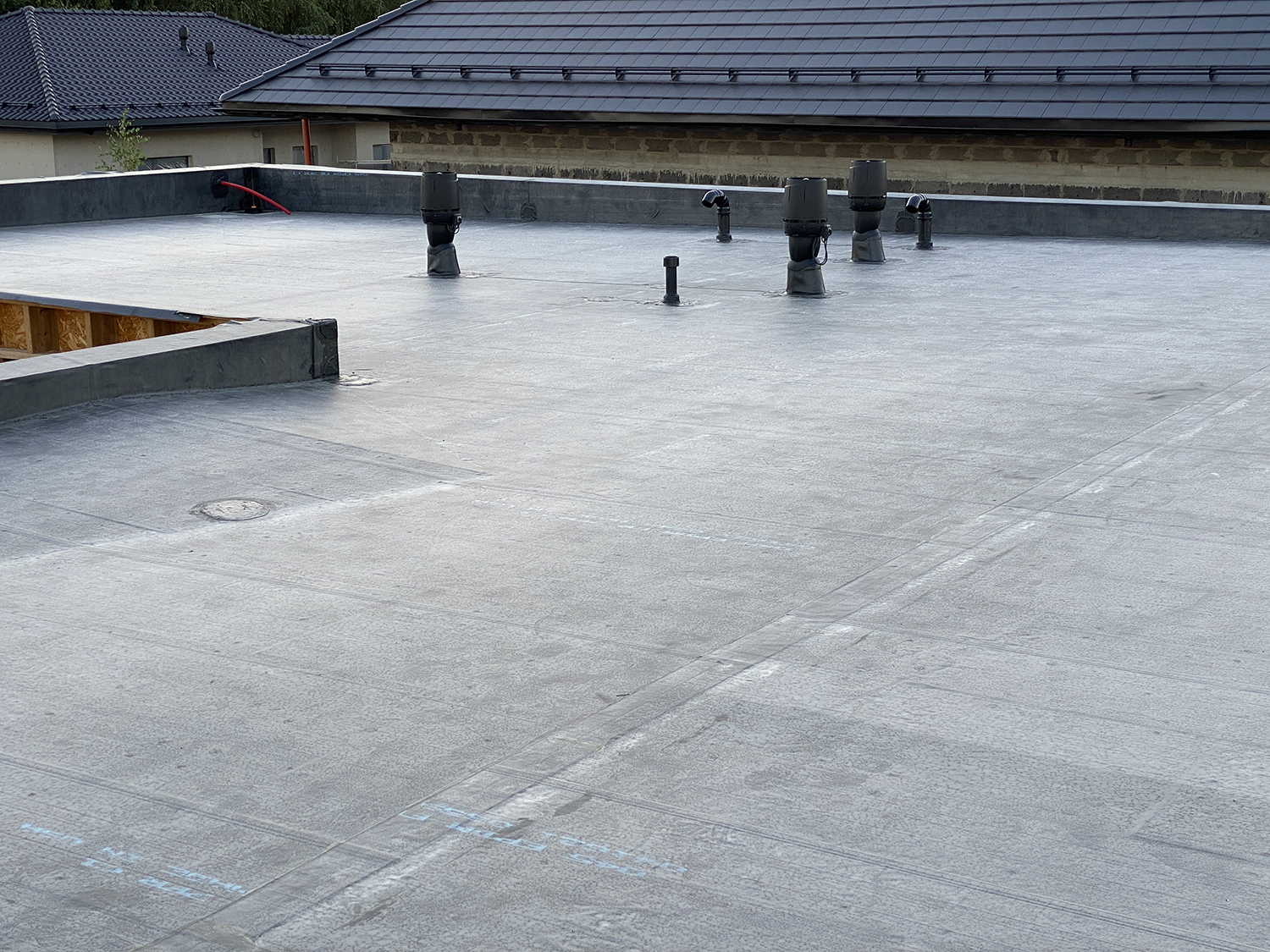

Ant mūsų stogo iš viso yra 6 kaminėliai. Jie neprivalo būti ant stogo, viską galima išvesti ir per lauko sienas, tačiau nenorėjome gadinti estetinio vaizdo. Visus montavimo darbus darė pats Paulius, o smagiausia dalis jam buvo pajungti kaminėlius su varikliu :)

Kaminėlių vietas projektavomės taip, kad jie visi būtų vienoje stogo dalyje, o didžioji stogo dalis liktų laisva saulės baterijoms, jeigu jas dėtumėme. Paulius, kur įmanoma, kaminėlius netgi suvedė į vieną liniją, nors jų niekas ir nematys, nebent dronas ir paukščiai :) Ir dar taip, kad važiuojant nuo gatvės ar einant jų nesimatytų (nebent iš labai toli). Ech, tas perfekcionizmas!

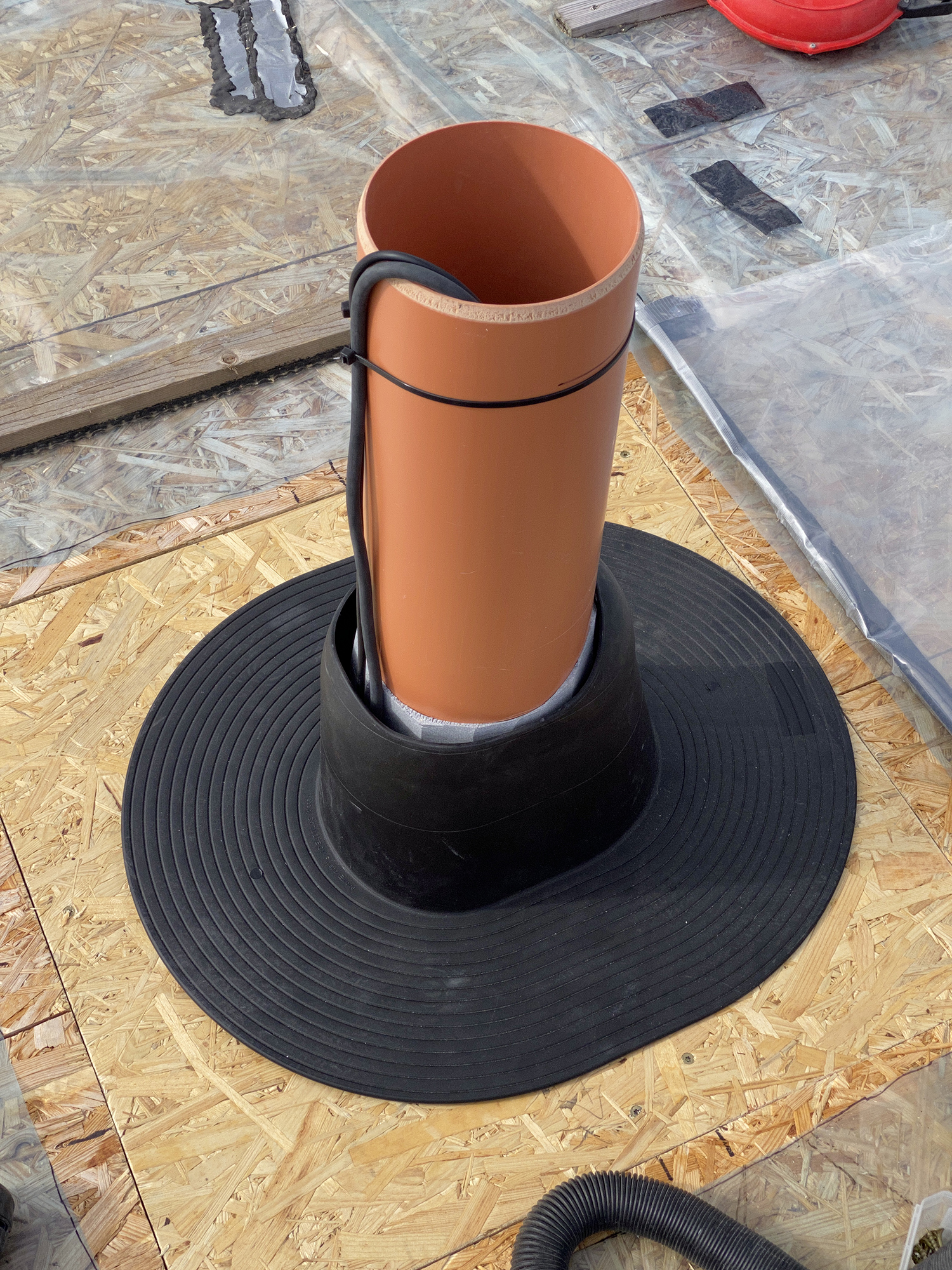

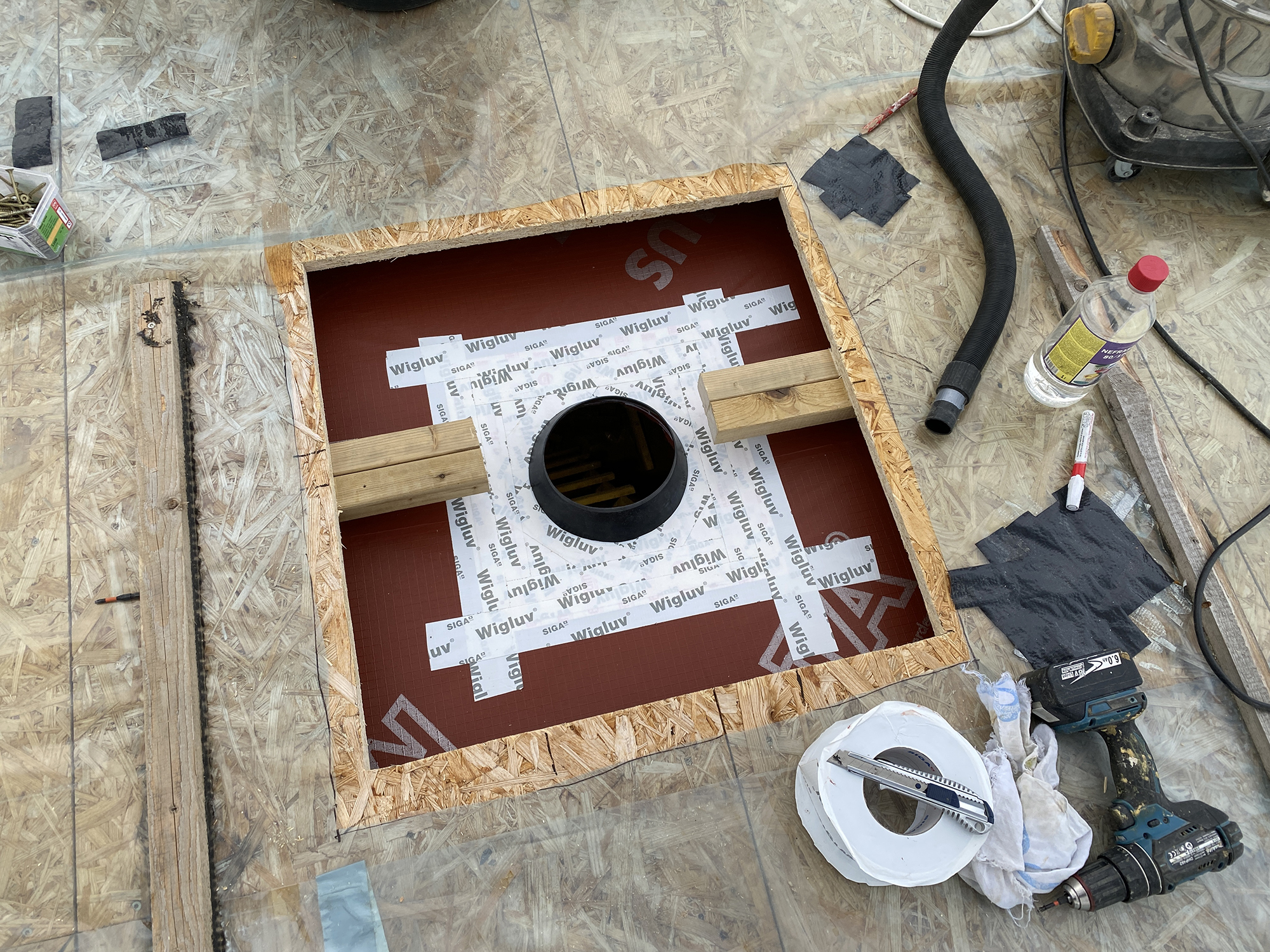

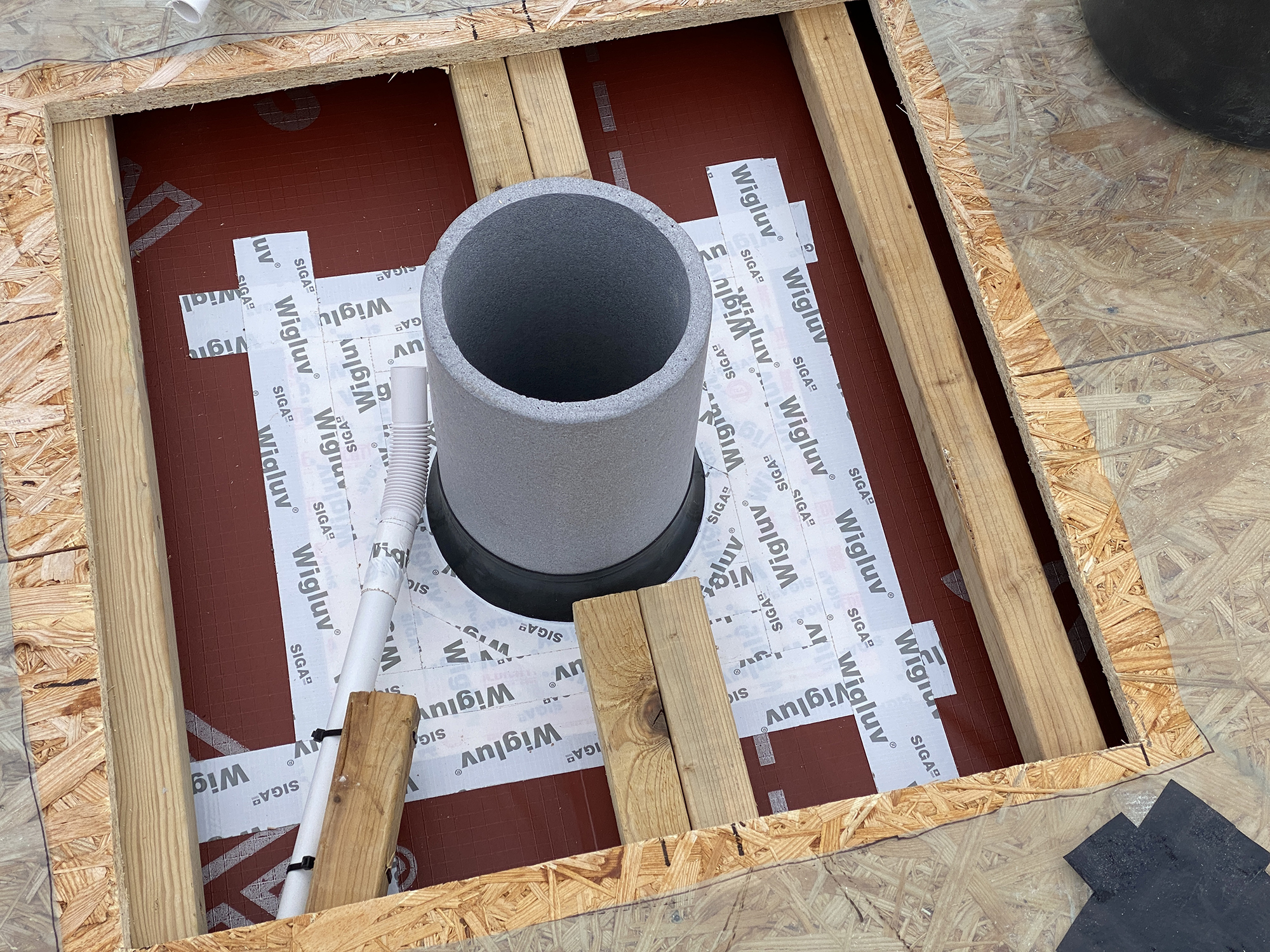

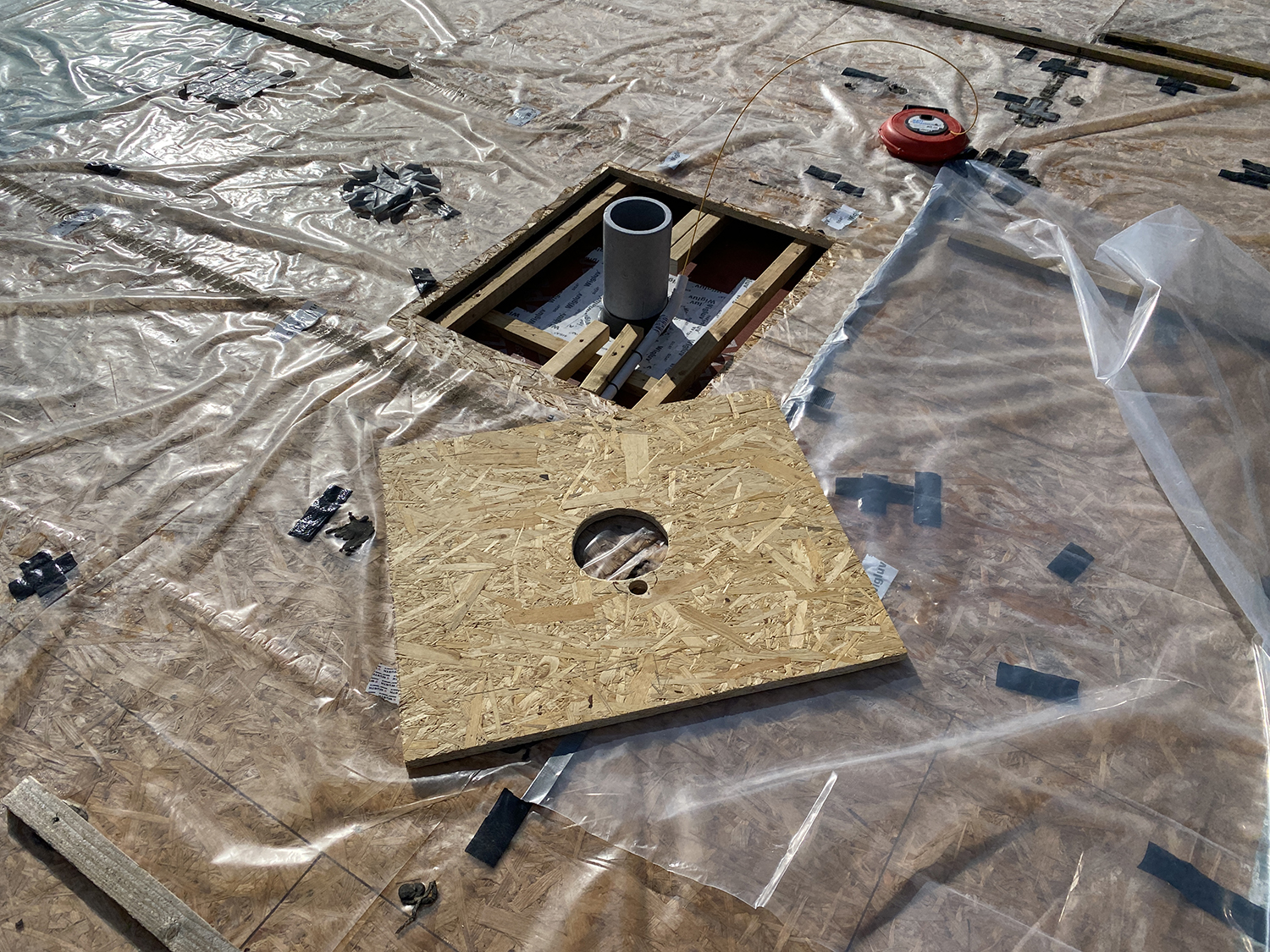

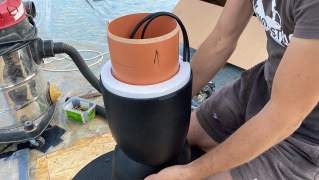

Išpjovėme kvadratą esamoje OSB plokštėje, padarėme skylę difuzinėje plėvelėje, viską išvalėme, išsiurbėme, užklijavome mandžetą, kur reikia, atvedėme laidą, uždėjome naują OSB kvadratą su skyle kaminėliui ir įstatėme kaminėlį. Mažieji kaminėliai įsistatė greitai, o su D160 kaminėliais, teko pavargti ilgiau. Jie buvo be apšiltinimo, tad pasidarėme jį patys. Buvo sunku vamzdį su apšiltinimu įkišti į praėjimo elementą, nes jame nebuvo numatyta vietos vamzdžio apšiltinimo sluoksniui, bet šiaip ne taip įveikėme :)

Apšiltinimas reikalingas tam, kad nesikondensuotų drėgmė. Kai būna neapšiltinti vamzdžiai šaltose erdvėse, ištraukiamas iš kambarių oras išsineša drėgmę ir ta drėgmė kondesnsuojasi ant šaltų vamzdžio vidinių sienelių ir pradeda jais bėgti žemyn.

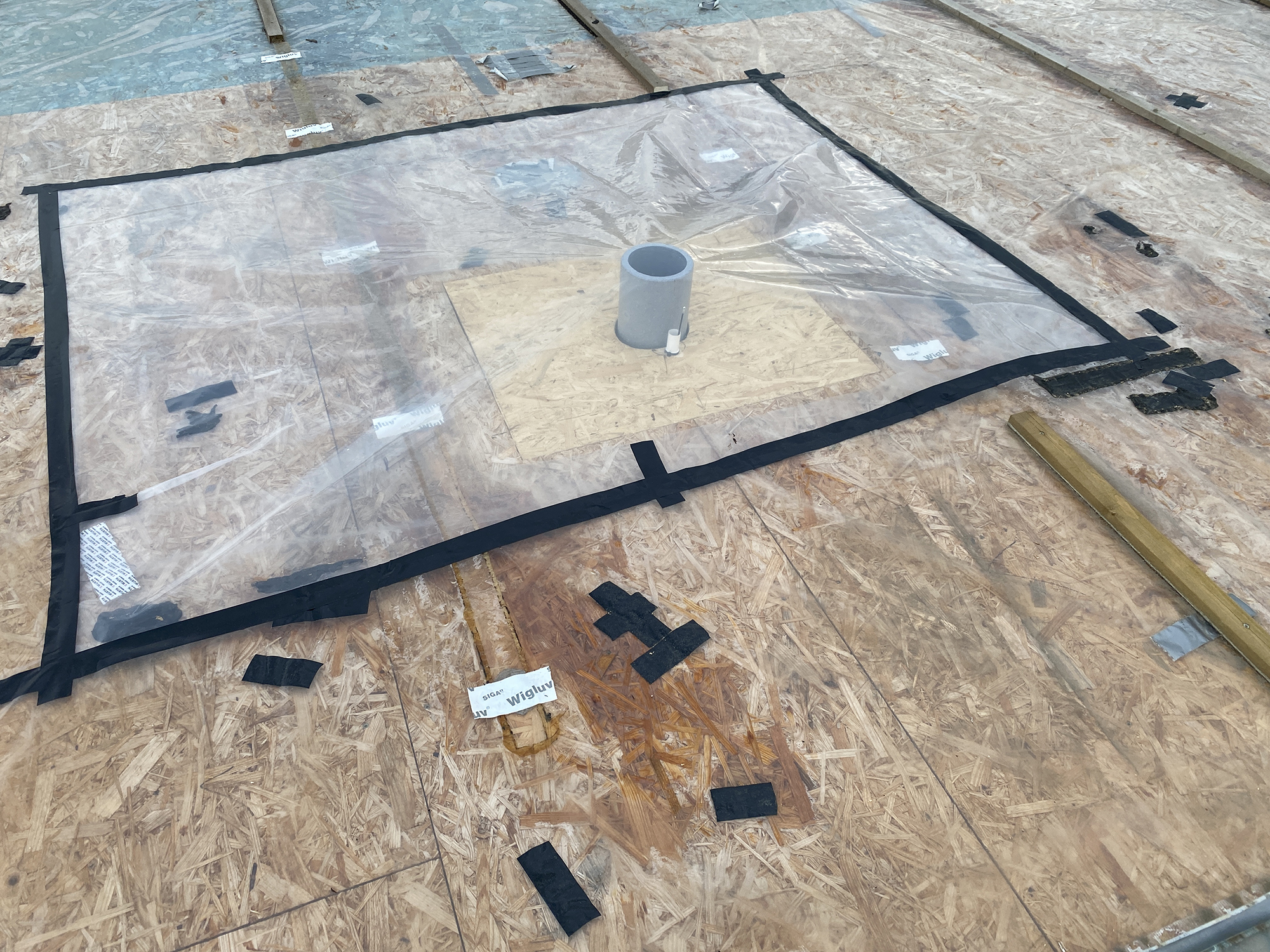

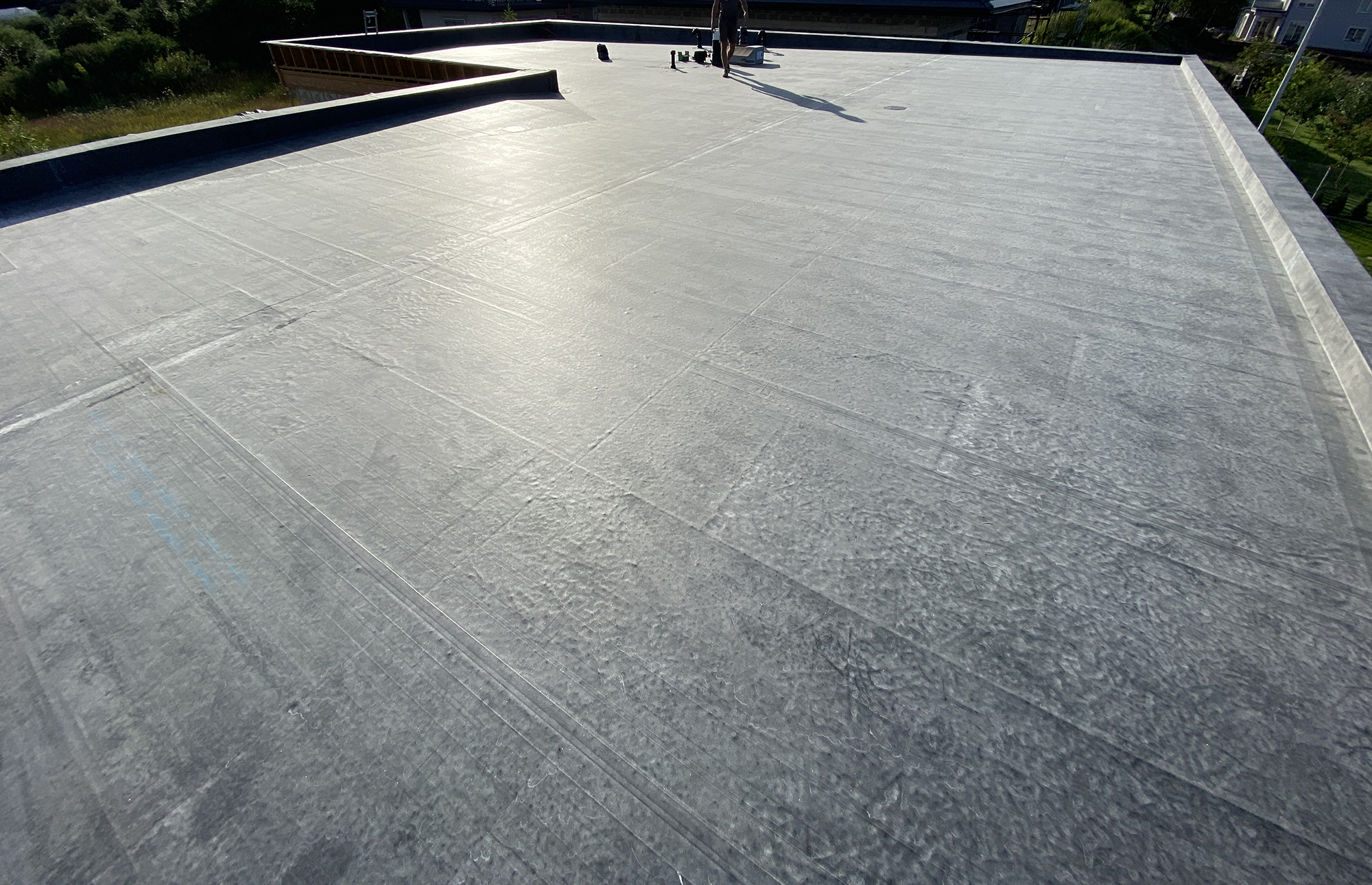

Verta paminėti, jog visas stogas dar buvo uždengtas su laikina plėvele (ją nuėmėme tik prieš pat klijuojant EPDM dangą), tad sumontuotus kaminėlius (tiksliau jų vamzdžius, be viršaus) taip pat apsaugojome nuo lietaus.

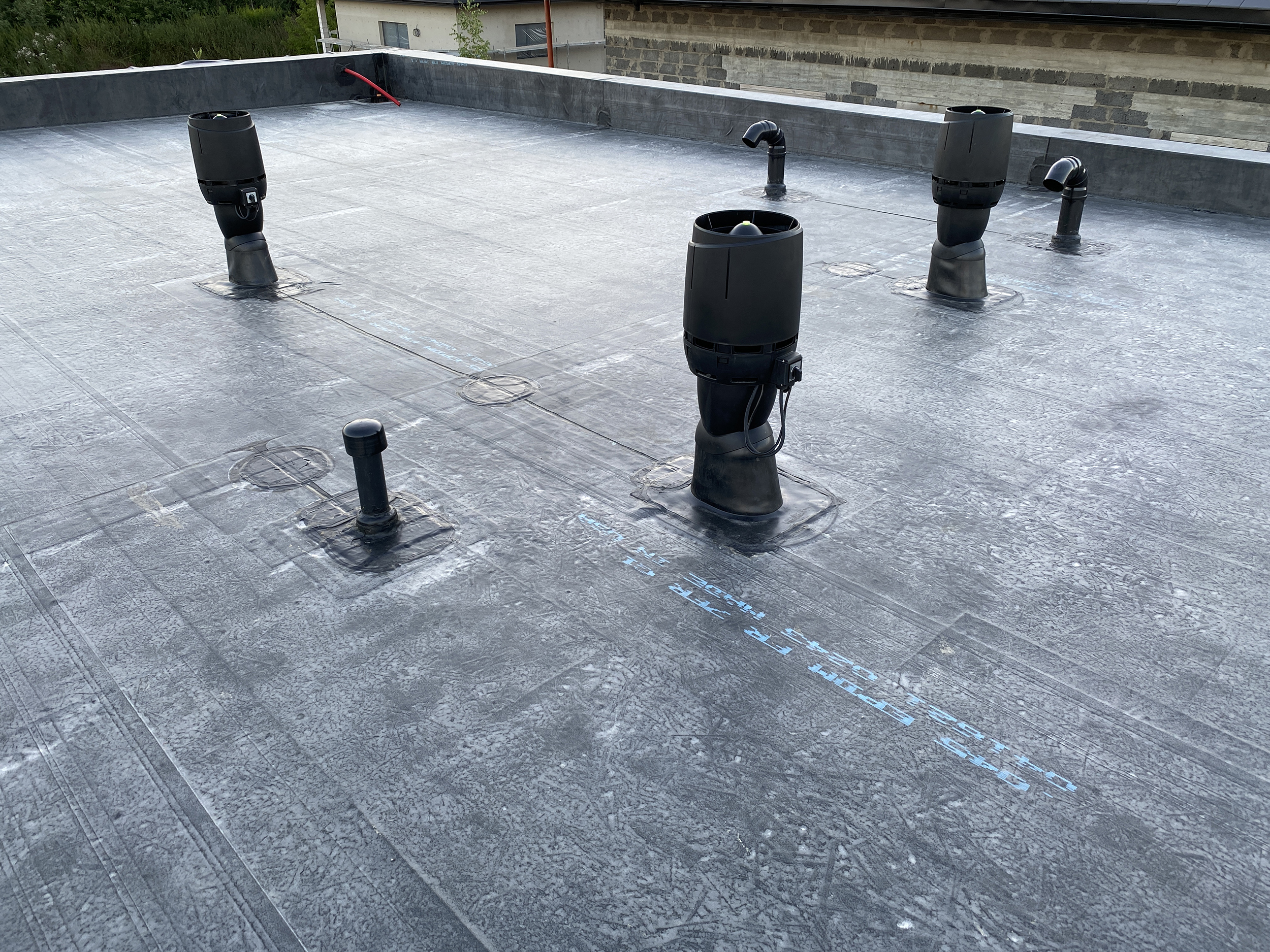

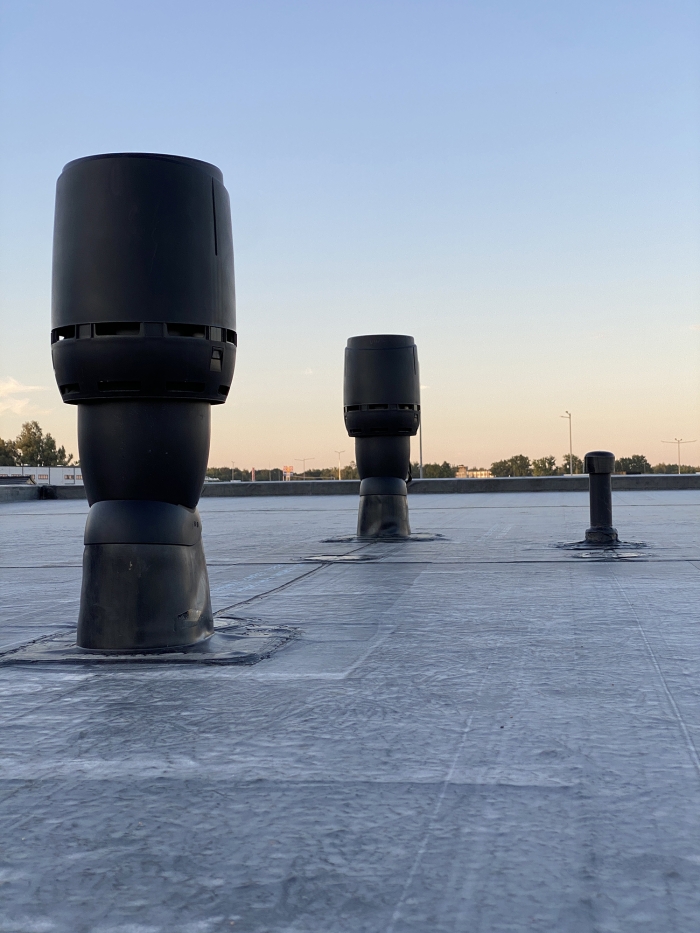

Didieji Vilpės kaminėliai "grybai":

  1. Rekuperatoriaus išmetimas 160P/500 FLOW. Paėmimas bus iš šiaurės/vakarų sienos ir grotelių turėtų pratiškai nesimatyti, nes bus ant juodo skalūno.
  2. Garažo priverstinės ventiliacijos išmetimas su varikliu ECO125P/500 FLOW. Per jį išmesime ir centrinio dulkių siurblio dulkes. Paėmimas sienoje virš lauko durų esančio stogelio, jo nesimatys.
  3. "Tyli virtuvė" kaminėlis su varikliu gartraukio išmetimui ECO160P/500 FLOW. Šis vertas išsamesnio aprašymo.

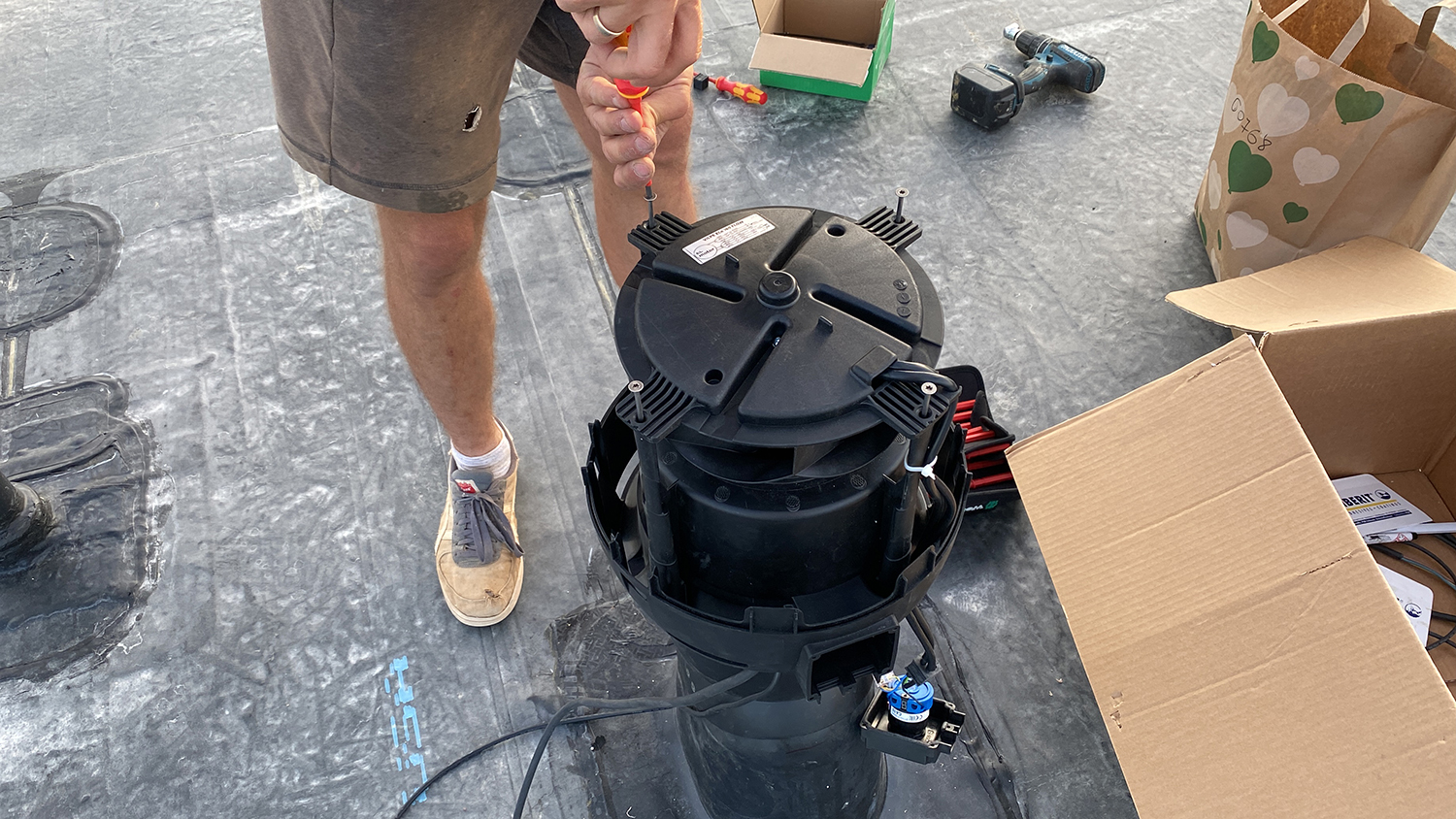

"Tyli virtuvė" Vilpė kaminėlis skirtas tam, kad įjungus gartraukį virtuvėje, nebūtų didelio garso. Pačio variklio garso turėtų nesigirdėti, girdėsis tik oro šniokštimas. Kaip ten bus iš tiesų, pamatysim, tik kai pagyvensim. Kol kas jį įjungus ūžia tikrai garsiai, nes veikia visa galia, visos erdvės atviros, nėra nei lubų, nei apšiltinimo. Oro ištaukimo srautas iki 1000 m3/h, bet max galia turbūt veiks labai retai. Rūkantys svečiai bandė rūkyti prie įjungto kaminėlio, tai dūmus ištraukia nuostabiai :)

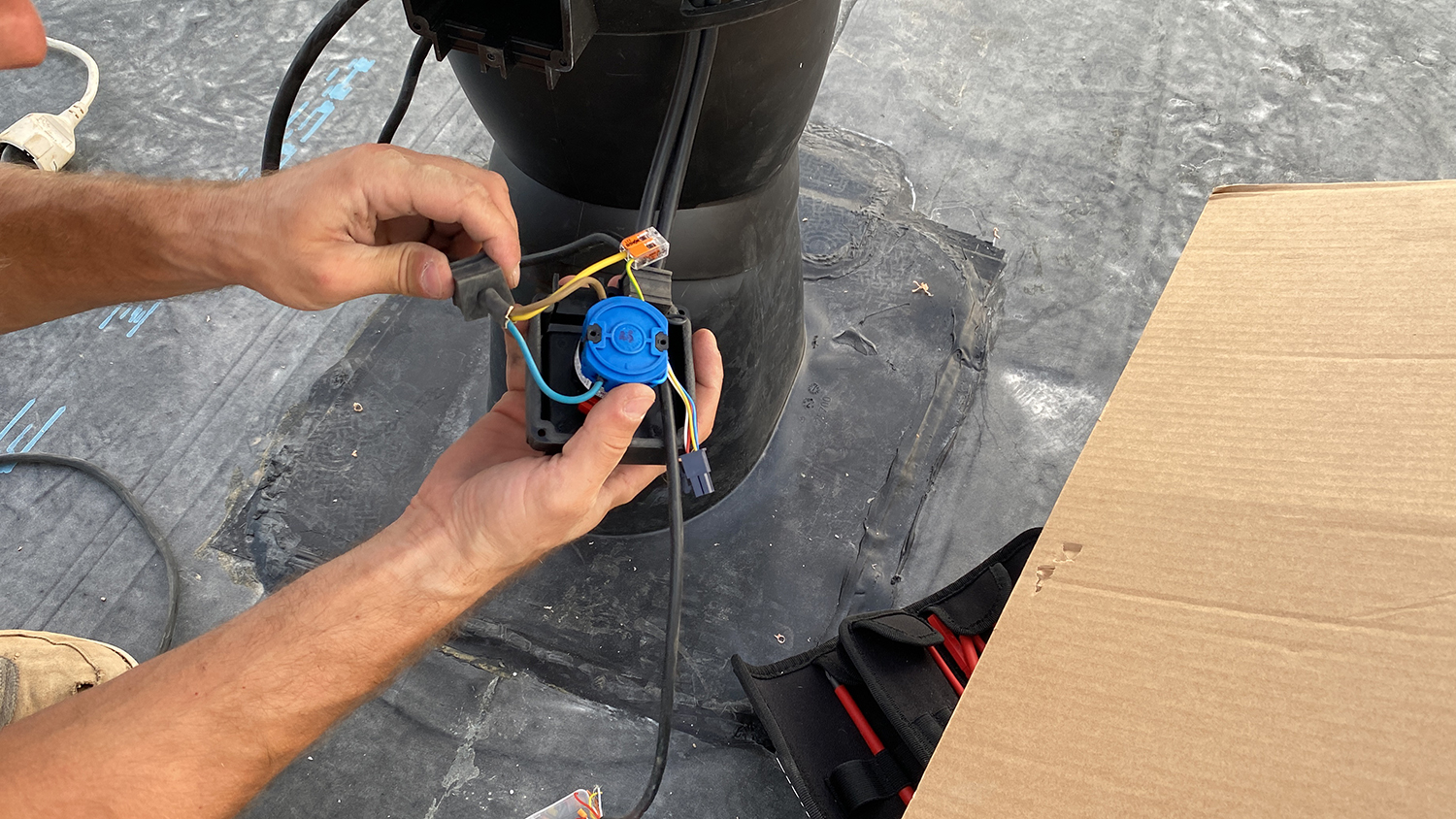

Šiems kaminėliams yra specialūs gartraukiai. Kaminėlis turi nuolatinės srovės variklį (DC), valdomą 0-10 V reguliatoriumi. Pauliui užteko pajungti 10 K reguliuojamą varžą prie kaminėlio įėjimo laidų ir tokiu būdu galima reguliuoti kaminėlio apsukas. Jį planuojame prijungti prie išmanių namų sistemos.

Nusprendėme laidus vesti ne tiesiai žemyn per difuzinę plėvelę, kad nedaryti daugiau skylių, nes apšiltinimas vata pasiteisina tik tada, kai stogo apšiltinimas būna sandarus ir į jį nepatenka vėjas. Judantis oras šilumą išneša į lauką. Laidus vedėme virš difuzinės plėvelės po OSB ventiliuojamame tarpe ir juos prakišome pro elektros apsauginį vamzdį.

Visus Vilpės kaminėlius pirkome iš sostinesapdaila.lt , sumokėjome 1085€.

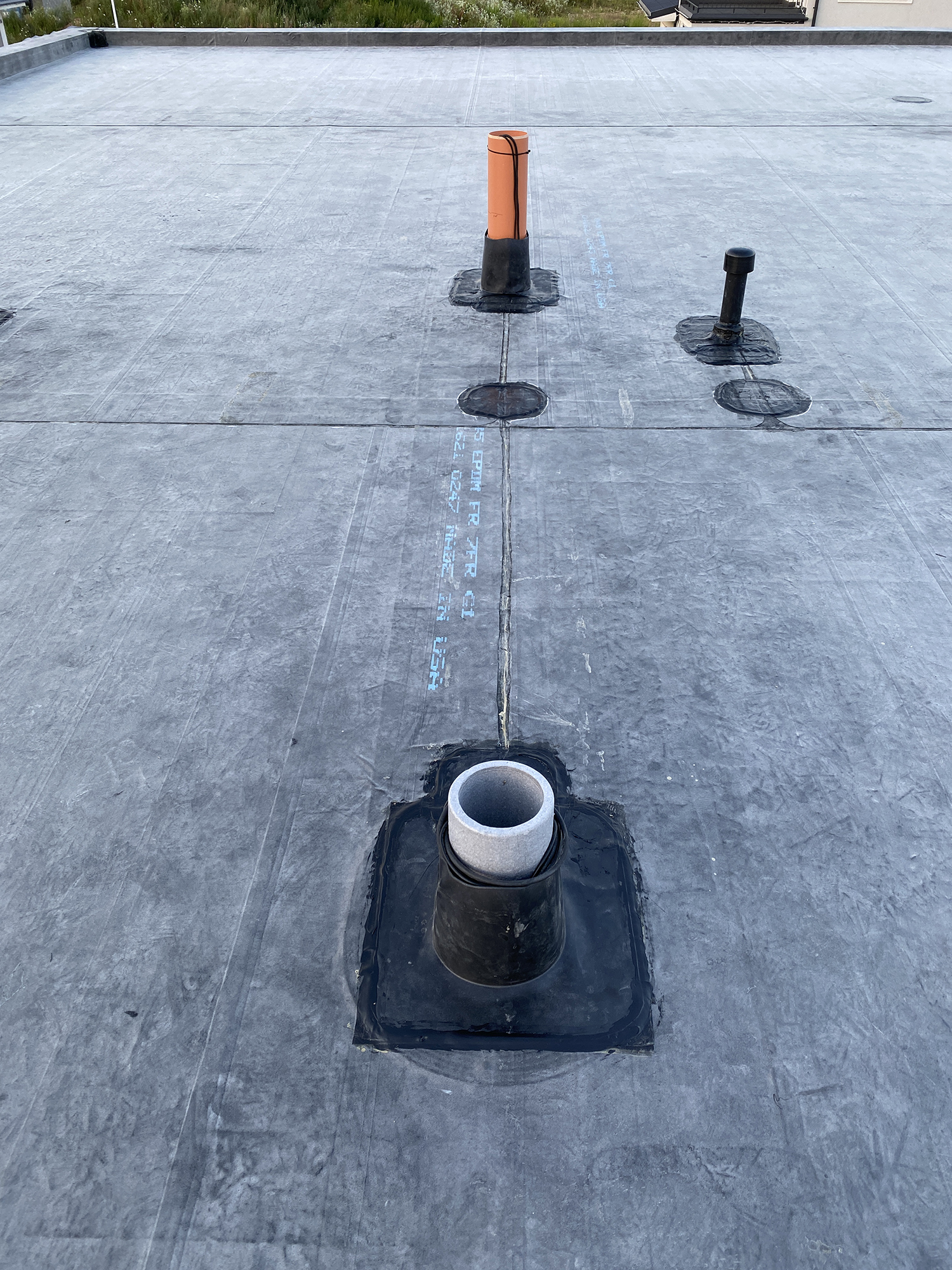

Mažesnieji kaminėliai:

  1. Kanalizacijos alsuoklis D75. Atvestas į katilinę ir vamzdžiu lubose nueis iki paskutinių wc taškų.

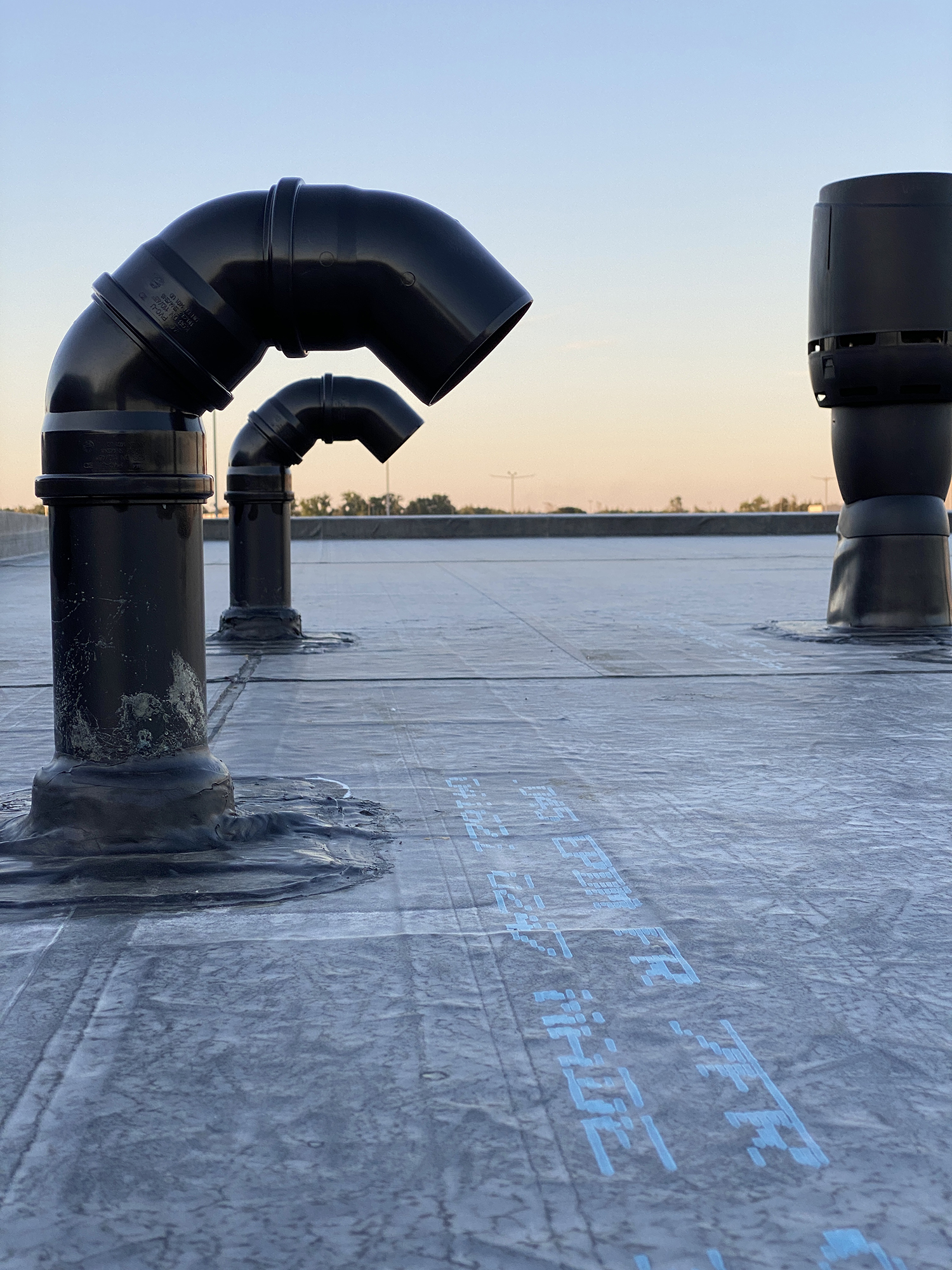

  2. ir 3. Kanalai į stogą D110 laidams ar kažkam, ko gali prireikti ateičiai. Jie irgi nueina į katilinę.

Visus juos pirkome per topwet.cz, mokėjome 255€ su siuntimu į Lietuvą.

PASTABA. Visi kaminėliai pirkti su EPDM movomis ir praėjimo elementais plokščiam stogui. Taip pat ant difuzinės plėvelės klijavome Tyvek mandžetus (263€). Kadangi jie pasirodė lyg popieriniai, papildomai juos apklijavome SIGA Wigluv lipnia juosta.

Kaminėlius susimontavome prieš klijuojant EPDM dangą, o jų "grybus", t.y. viršutines dalis susidėjome vėliau, kai jau buvo suklijuota EPDM danga.

Jau galite pažiūrėti ir šio etapo video:
