Saulės elektrinė ant plokščio stogo

Šiame straipsnyje aprašyta mūsų patirtis - kaip mums sekėsi susimontuoti saulės elektrinę. Mes nesame modulių montuotojai, tai į mus dėl paslaugų nesikreipkite, nes kartais būna tokių skambučių ir nesusipratimų, kai aprašau vieną ar kitą etapą :)

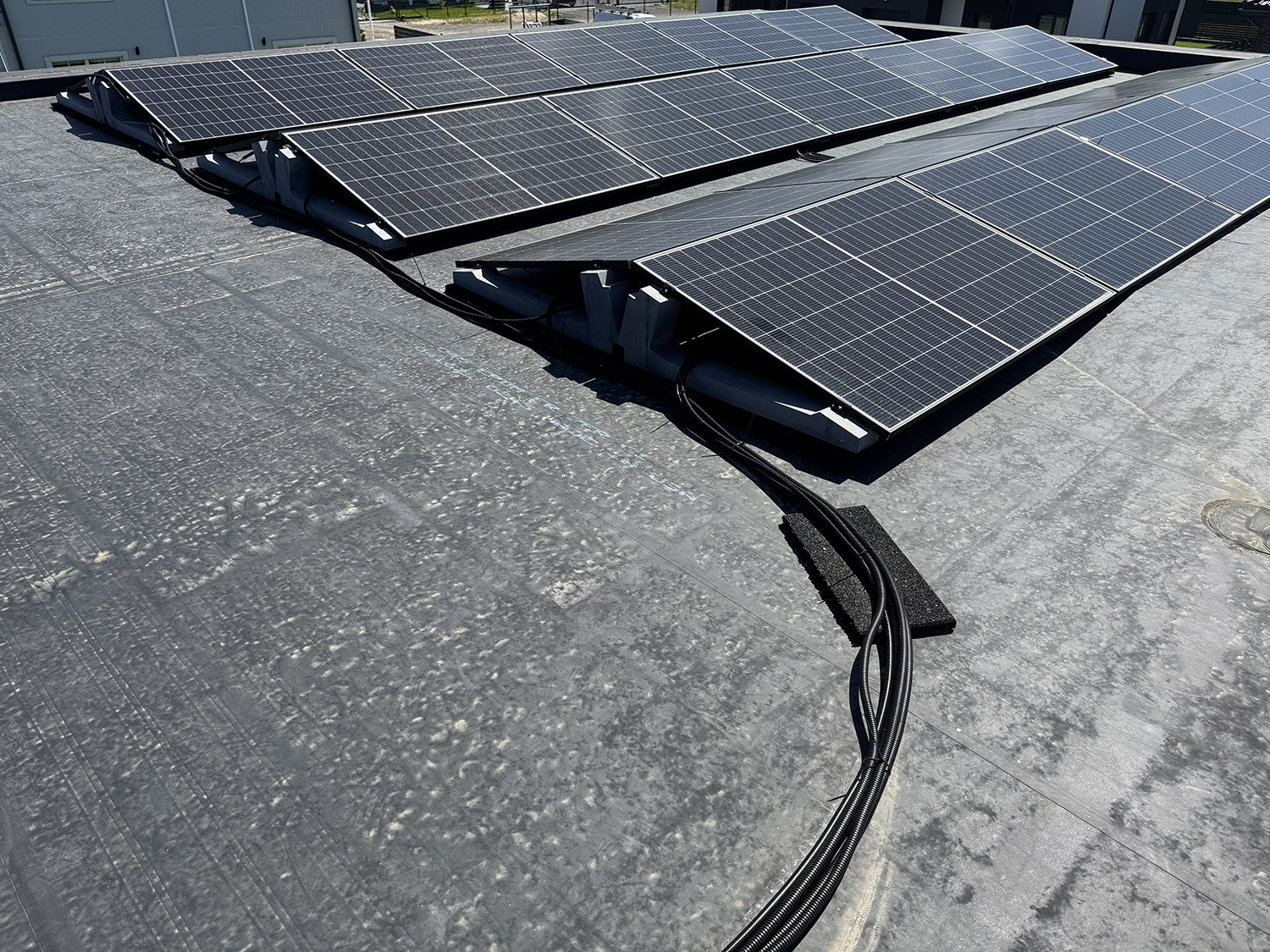

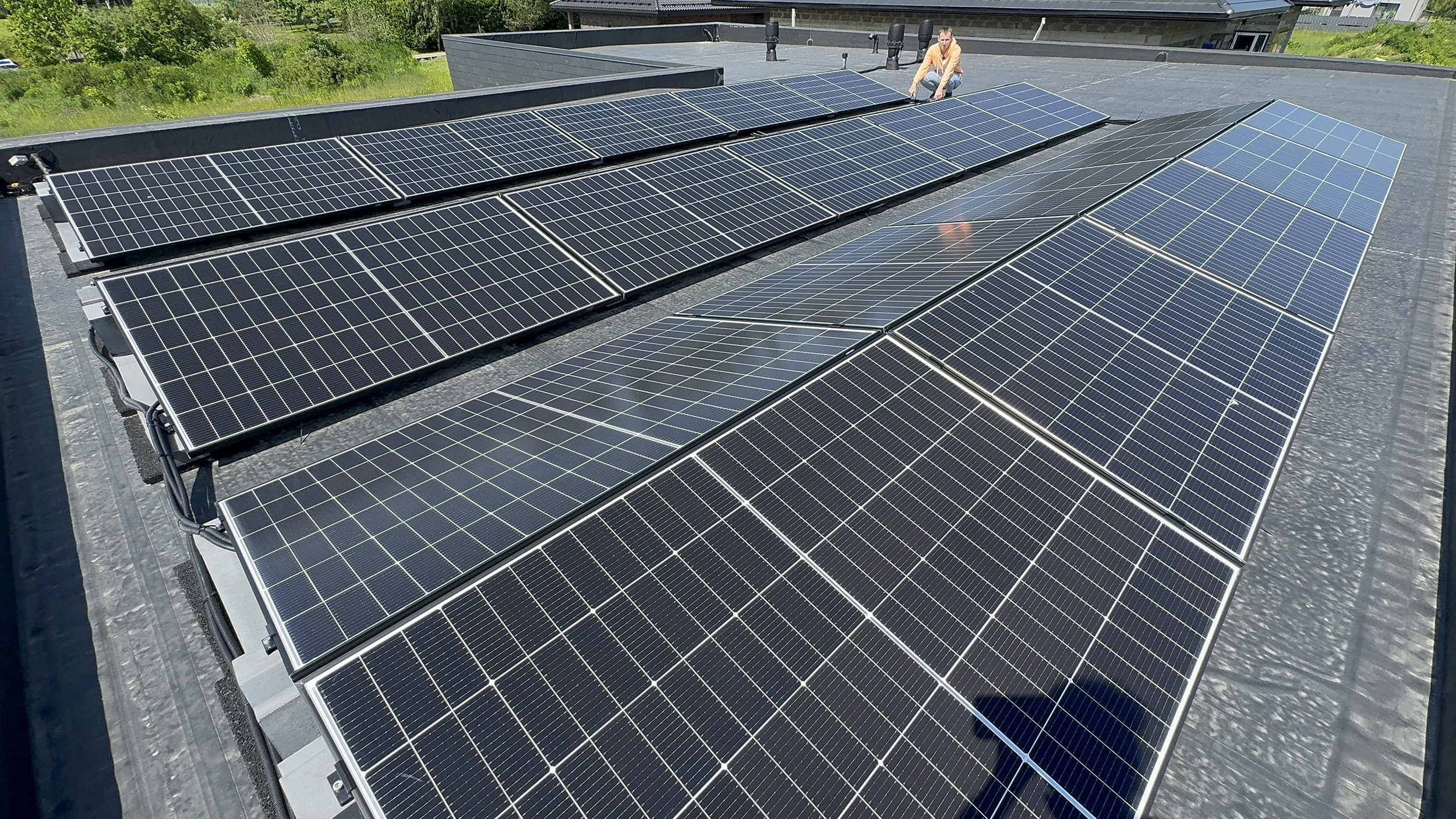

Kol kas susimontavome 30 vnt. modulių 3 eilėmis rytai-vakarai kryptimi. Įprastai per pietus galios reikia mažiausiai, dažniau ji reikalinga ryte ar vakare, tai manom, kad tai padės ilgesnį paros laiką gaminti elektrą. Stogo plotas didelis, tad planuojame modulių skaičių didinti.

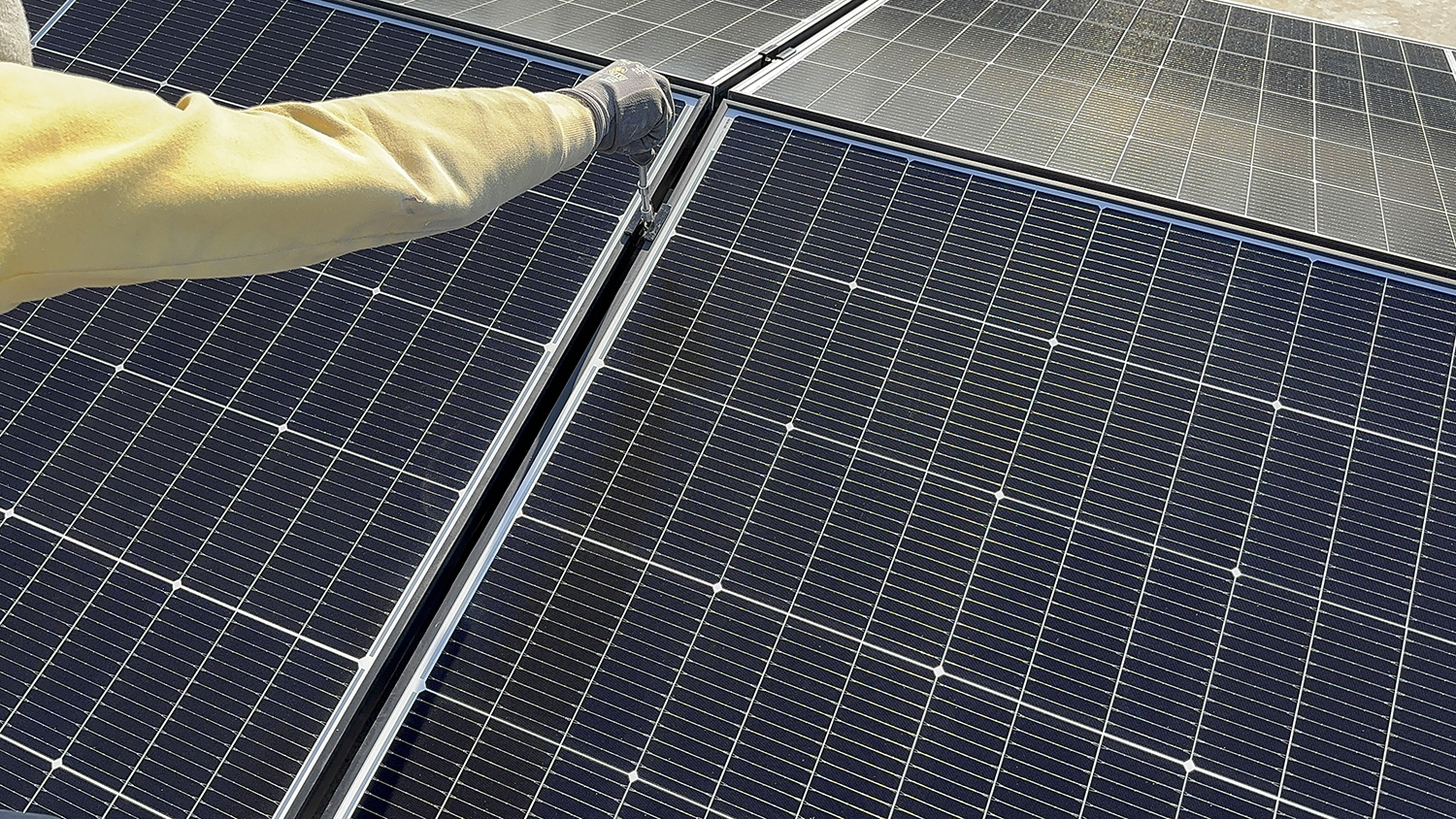

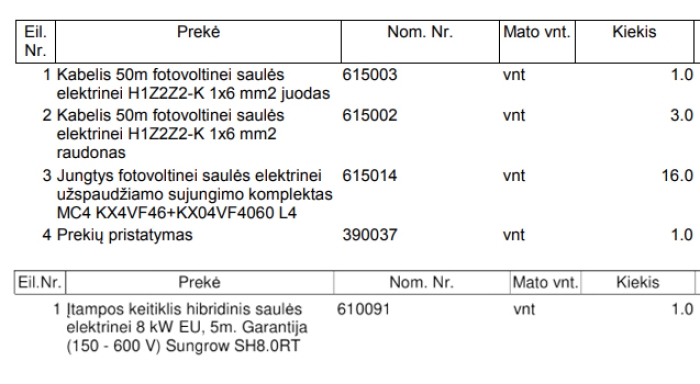

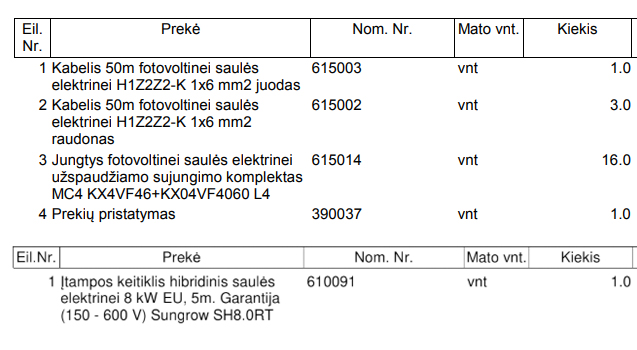

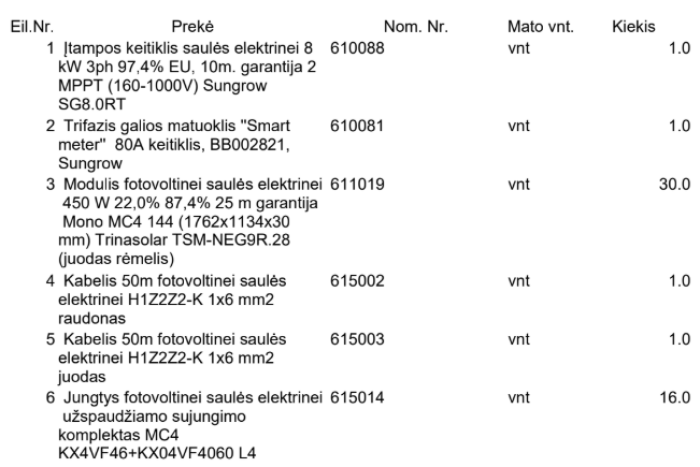

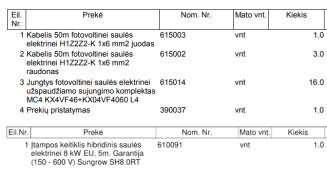

Saulės moduliai - Trinasolar TSM-NEG9R28 - tikriausiai gana populiarus pasirinkimas. Juos pirkome iš Jaukurai, o taip pat iš ten pirkome inverterius, skaitiklį, kabelius ir jungtis. Sudedu visą sąrašą, ką pirkom.

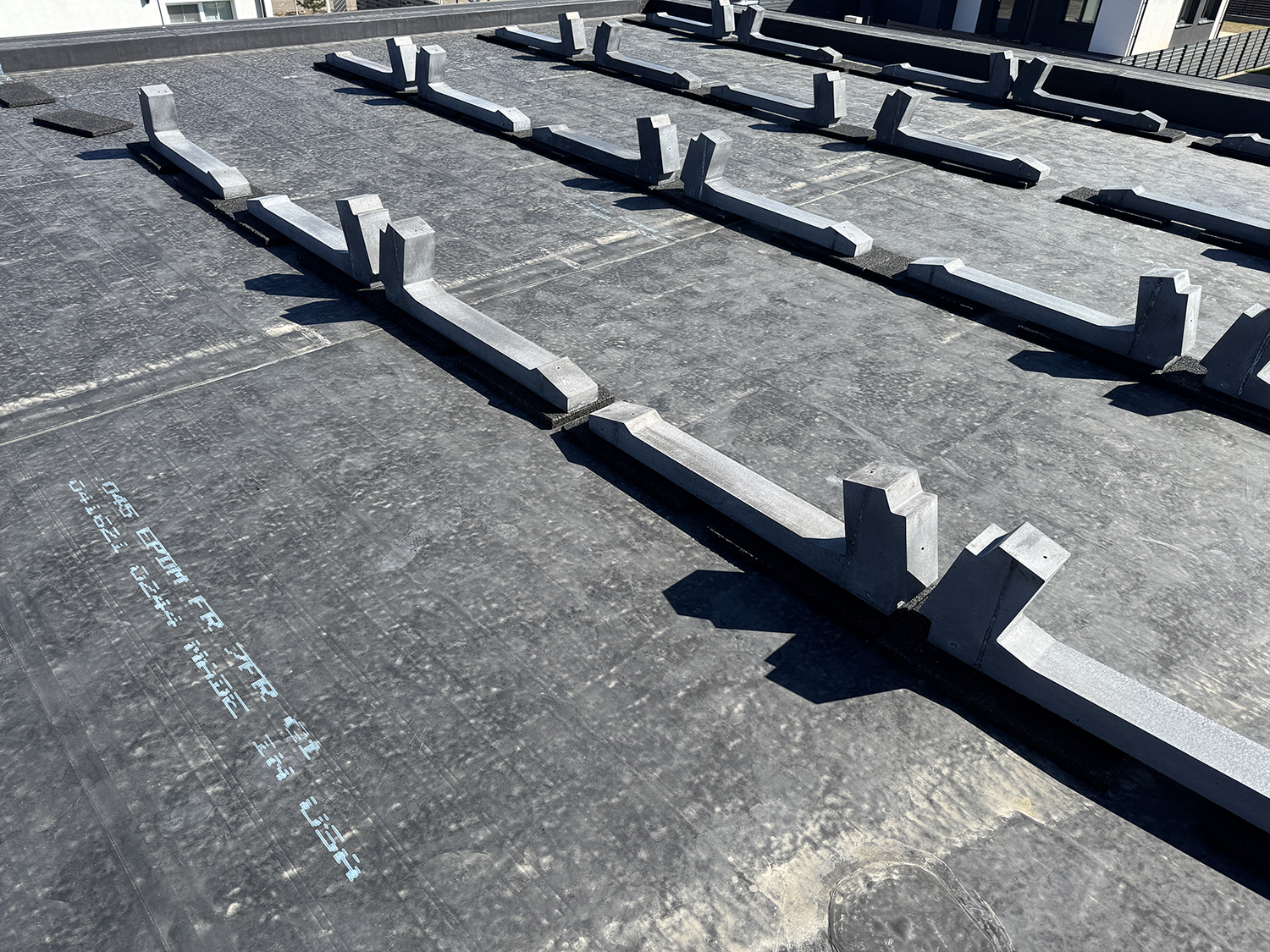

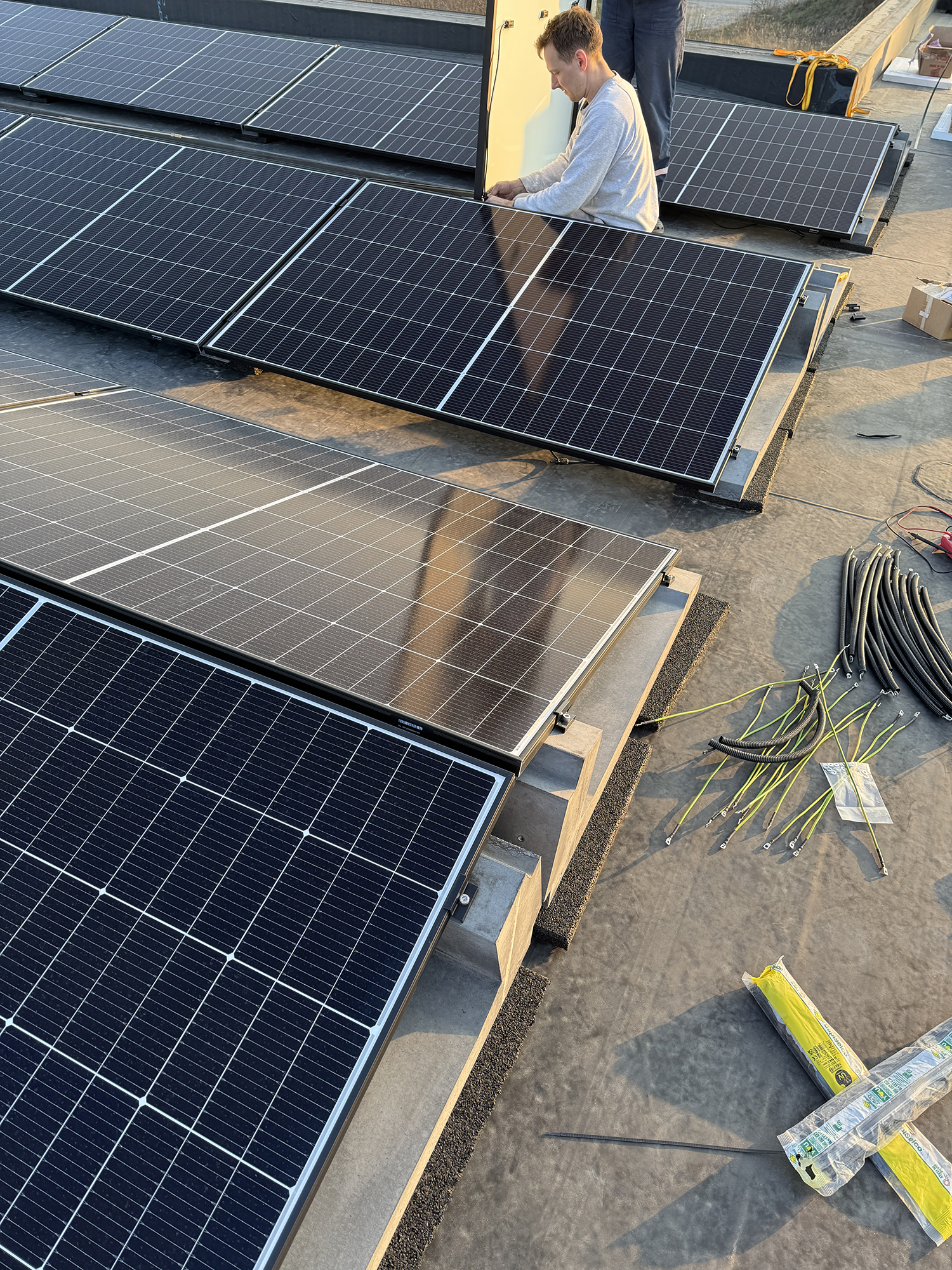

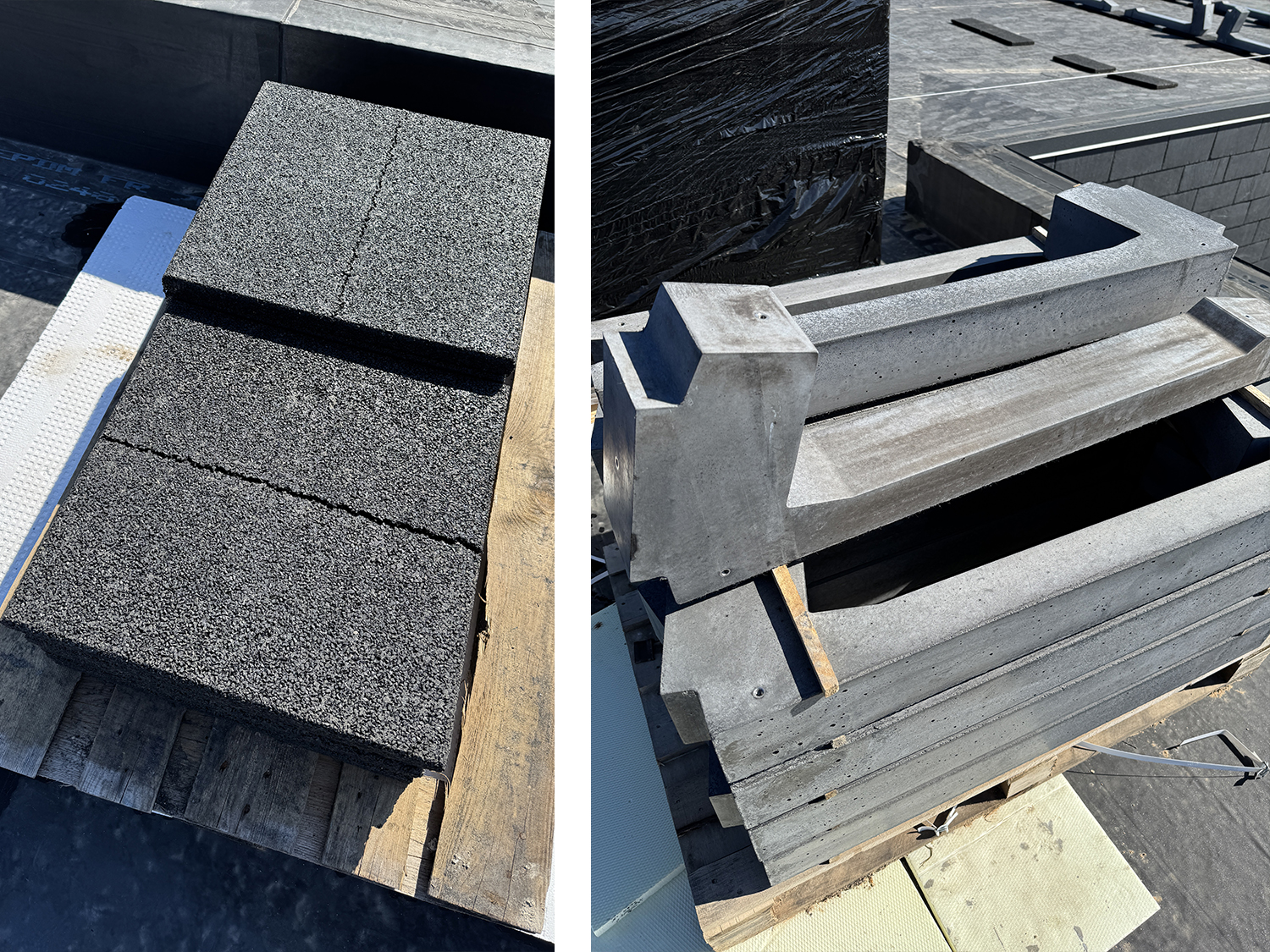

Ieškojome sprendimų, kaip sumontuoti saulės modulius nepažeidžiant EPDM dangos, tad radome betoninius laikiklius, po kuriais dedasi padukai. Taip danga 100 proc. liks sveika. Laikikliai atkeliauja jau pagaminti, moduliai tvirtinasi 15 laipsnių kampu. Mums toks kampas patiko dar ir dėl to, nes iš lauko nesimato, jog ant stogo yra saulės moduliai. Nusiteikite, kad laikiklių teks ilgai laukti (laukėme 3 mėn., vidutiniškai laukimas ~1 mėn.). Dėl ilgo laukimo teko į kitus metus perkelti saulės elektrinės montavimą ir iš naujo aplikuoti į APVA paramą.

Patys laikikliai pasideda ant padukų iš perdirbtos gumos. Svarbu pabrėžti, jog ant plokščio stogo panelės nesitvirtina, o tik pasideda.

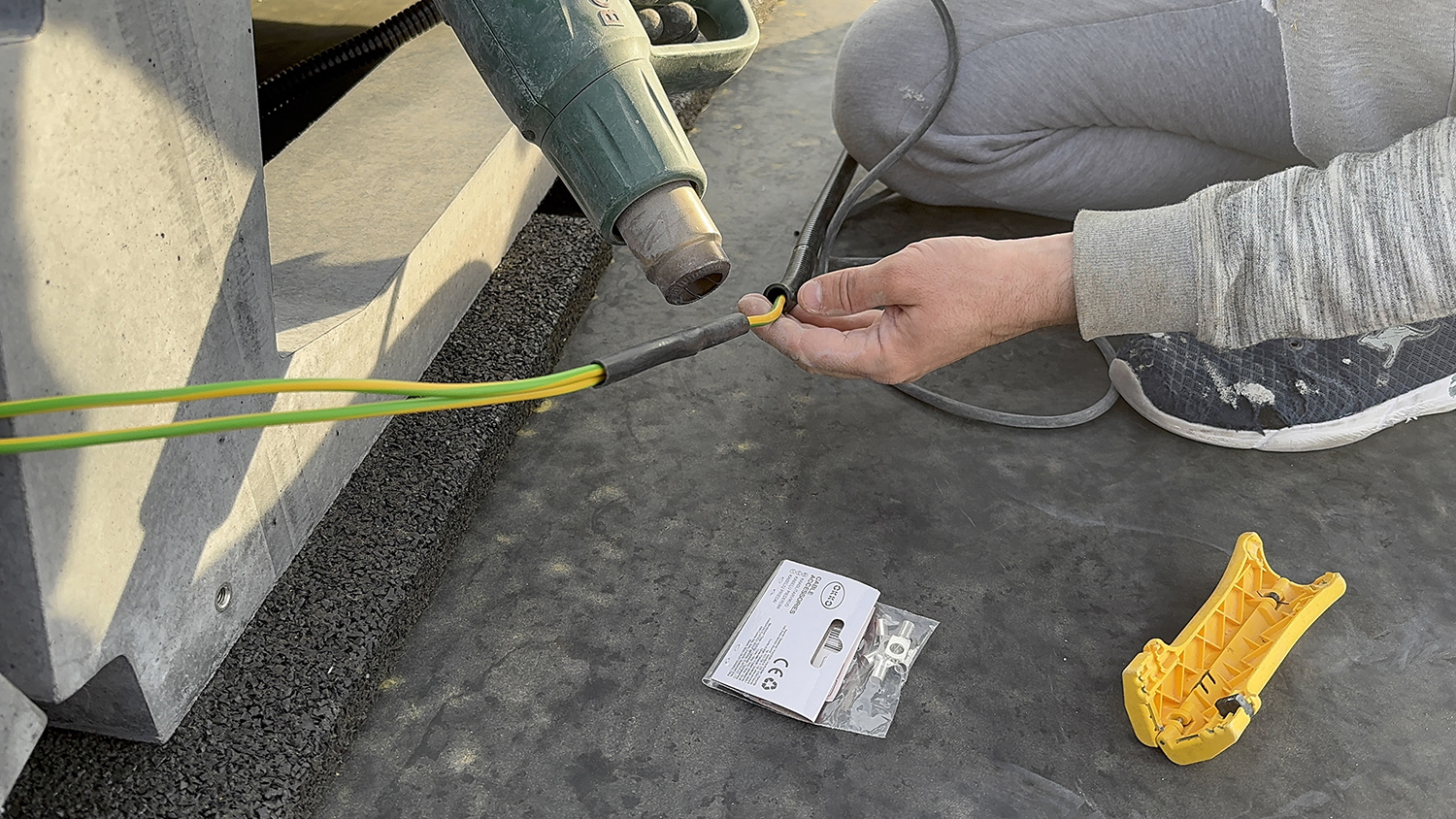

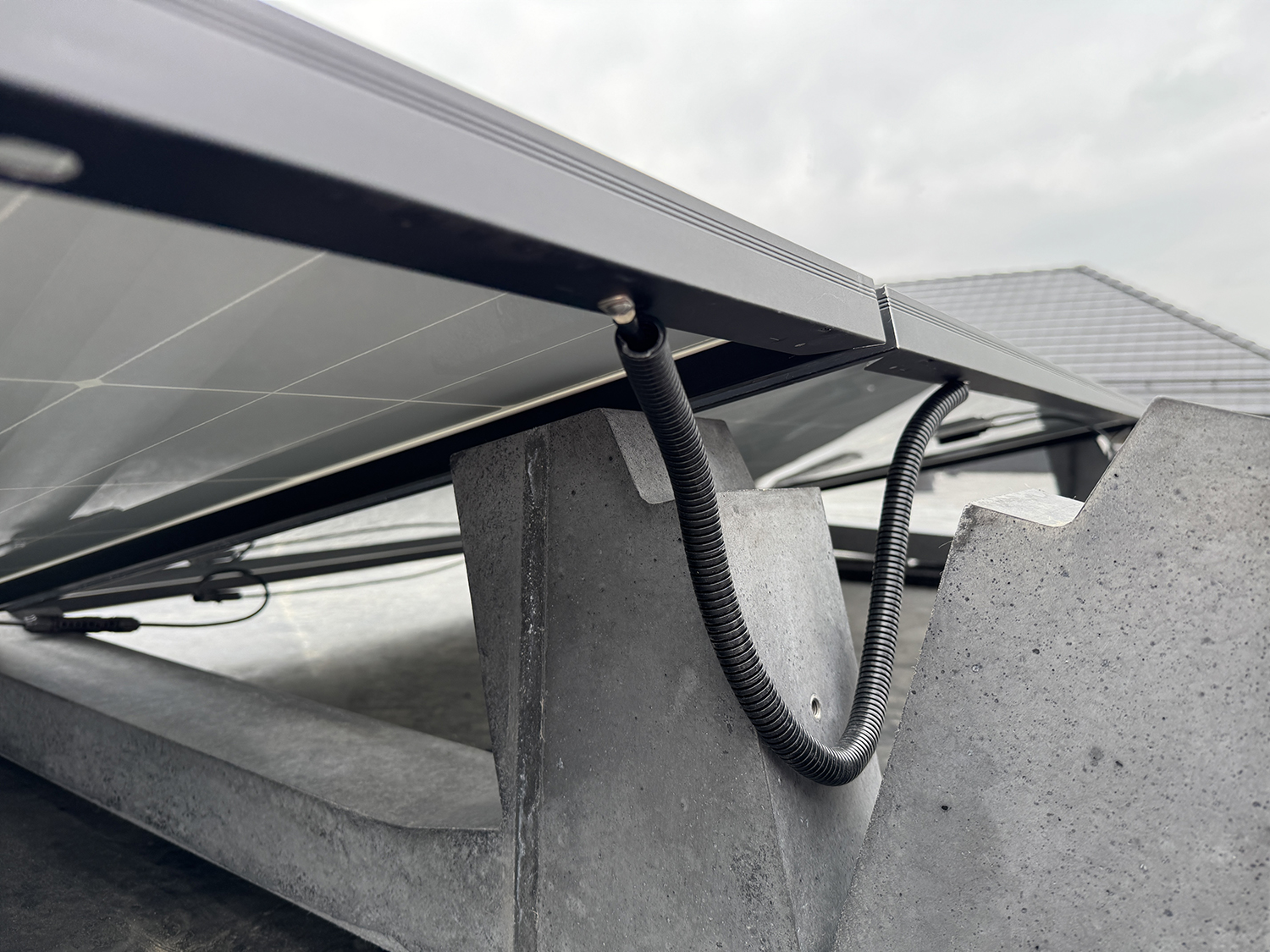

Vienintelis neigiamas laikiklių aspektas, jog nėra bendro įžeminimo (nes laikikliai ne aliuminiai), tad kiekvieną modulį reikėjo įžeminti atskirai ir bendrą kabelį nuvesti į namą ir prijungti prie jau esamo namo įžeminimo kabelio. Tarp modulių daudojom 4 mm2 kabelį, o bendras kabelis, nueinantis į namą 10 mm2.

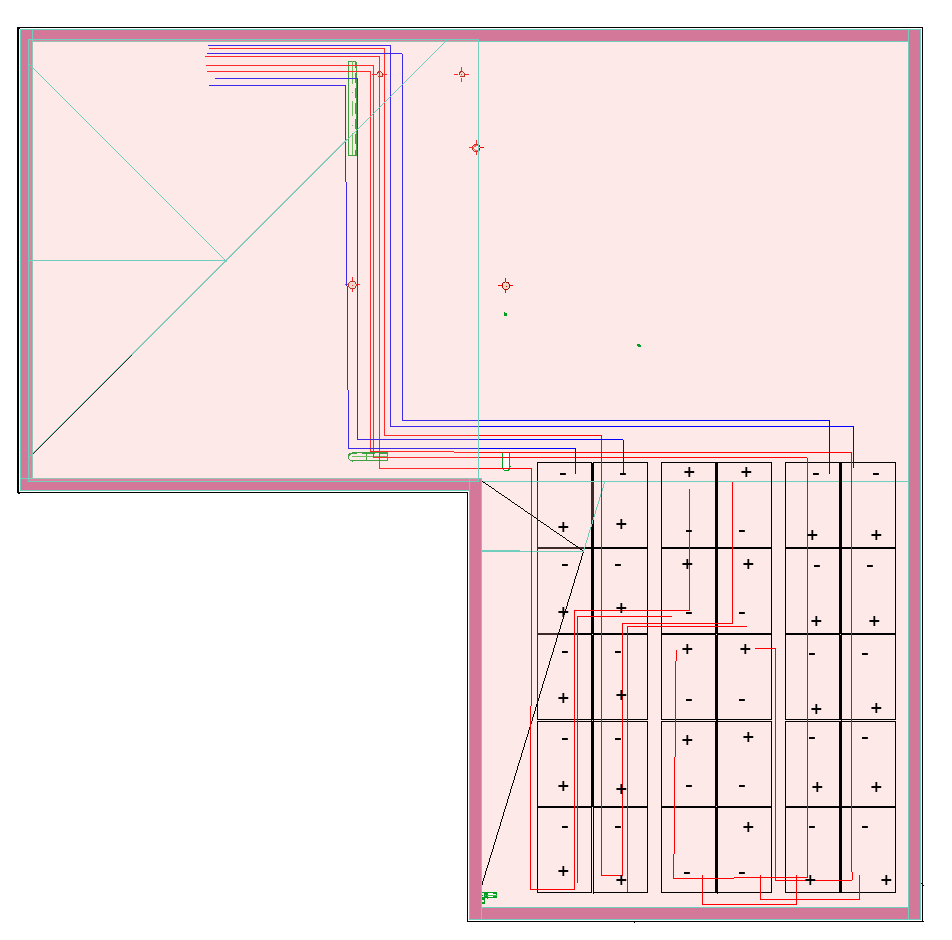

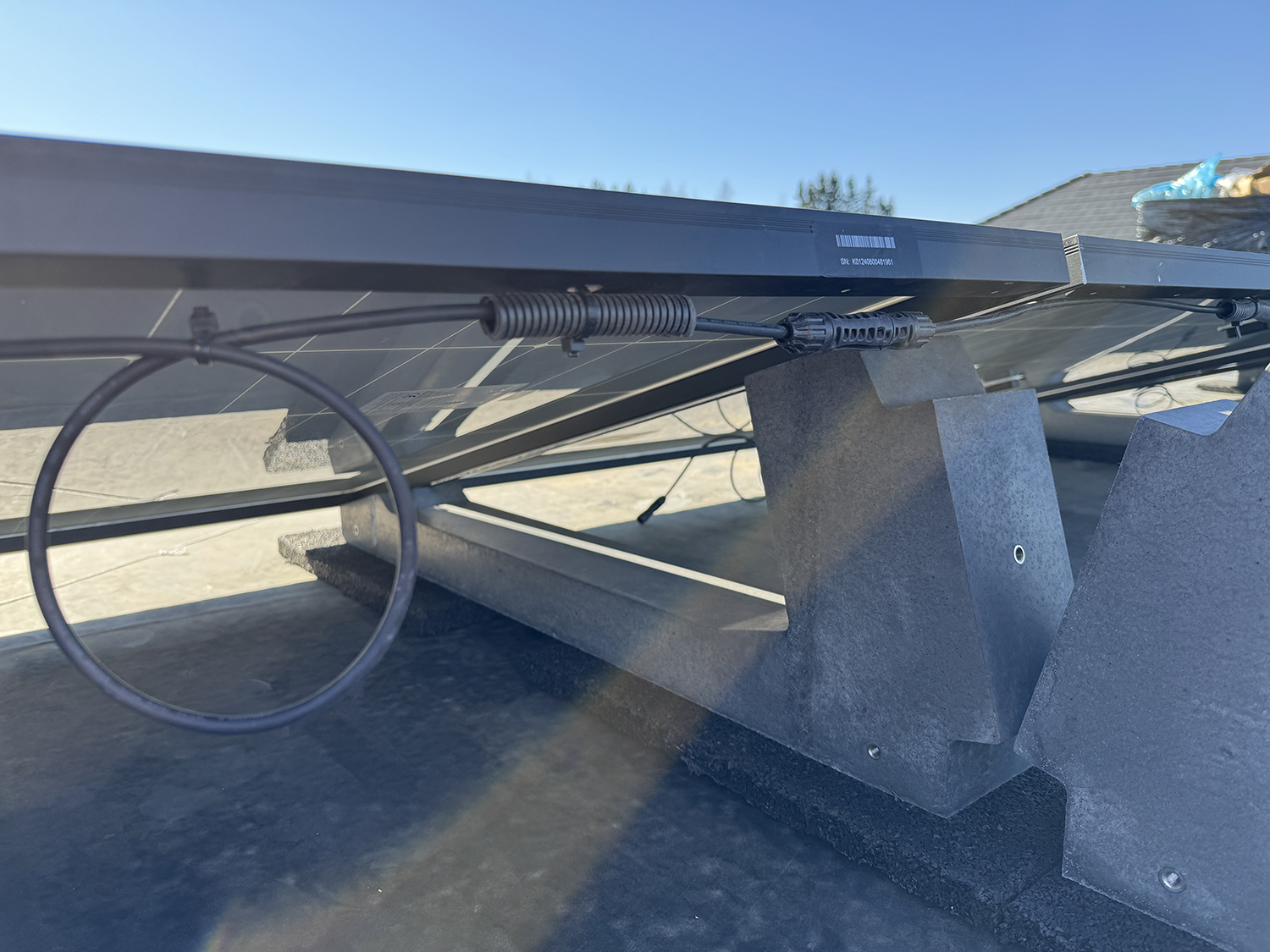

Įkeliu schemą, kaip tarpusavyje sujungtos panelės. Jos sujungtos būtent taip, kad nesusidarytų kilpos ir jei netoli trenks žaibas, kad laide nesiindukuotų įtampa ir ji nenukeliautų į namą. Iš viso yra 4 stringai. Kuo jų daugiau, tuo mažesnė tikimybė, kad saulės elektrinės galia bus sumažinta dėl ant vienos panelės užėjusio šešėlio. Kiekvieno stringo laidus reikia laikyti kuo arčiau vienas kito. Pas mus 1 stringo laidai dedami į 1 gofrą, t.y. juodas - minusas ir raudonas - pliusas eina kartu.

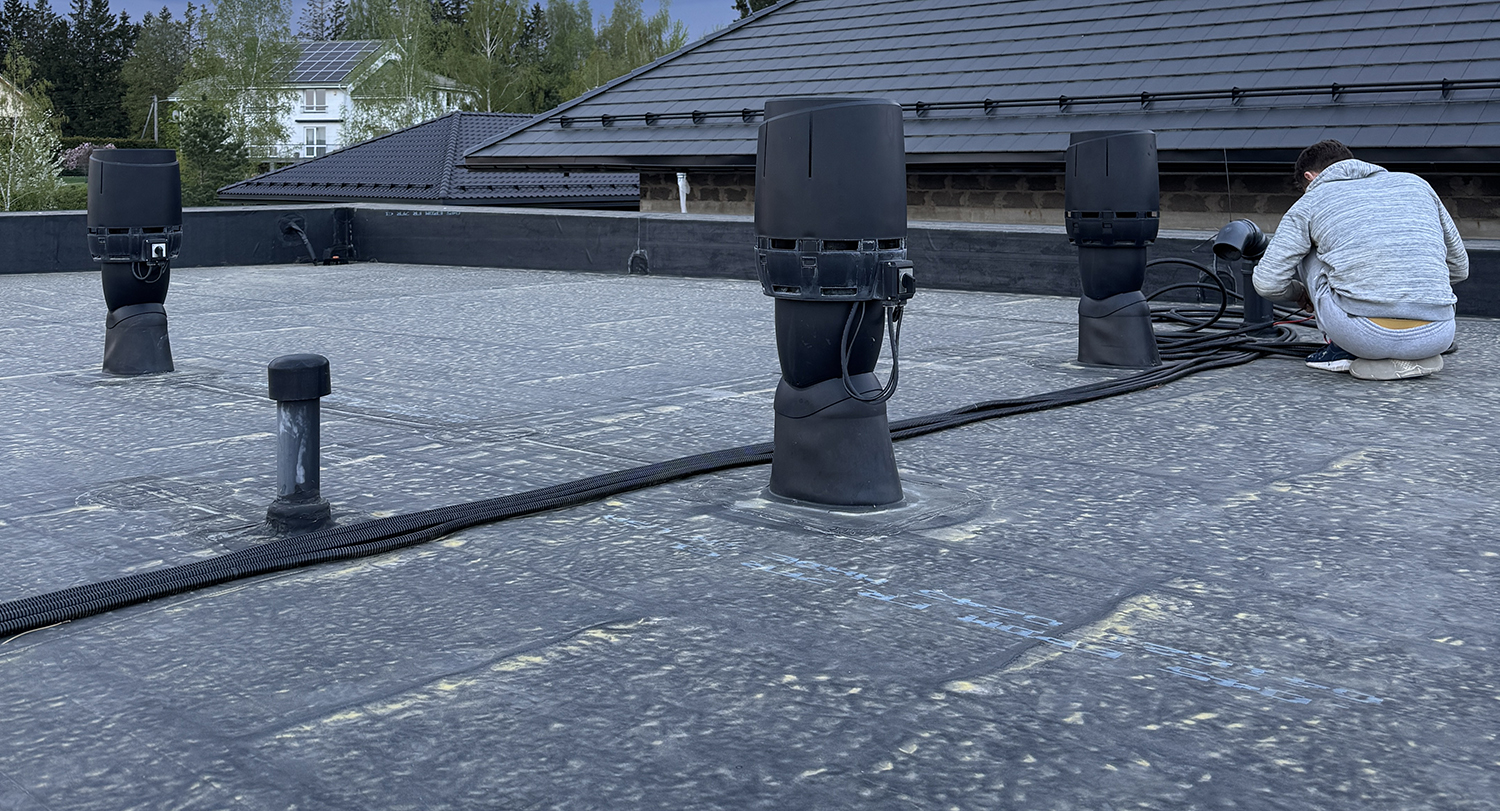

Visi kabeliai nueina į katilinę per atskirai tam skirtą kaminėlį (pasidarėme jį stogo montavimo etape, kad galėtumė į namą nuo stogo atsivesti ką norėsime), o iš katilinės per lubas nukeliauja į garažą, kuriame stovi inverteriai.

SVARBU, kad tiek gofros, tiek tvirtinimo dirželiai būtų atsparūs UV! Absoliučiai visus kabelius dėjome į gofras dėl papildomos apsaugos (nors pvz. deklaruojama, kad saulės panelių kabelis yra atsparus UV). Įžeminimo kabelį dėti į gofrą jau tikrai būtina.

Tarp saulės modulių eilių ir kraštuose palikome ~30-40 cm tarpus, kad būtų galima iš visų pusių praeiti.

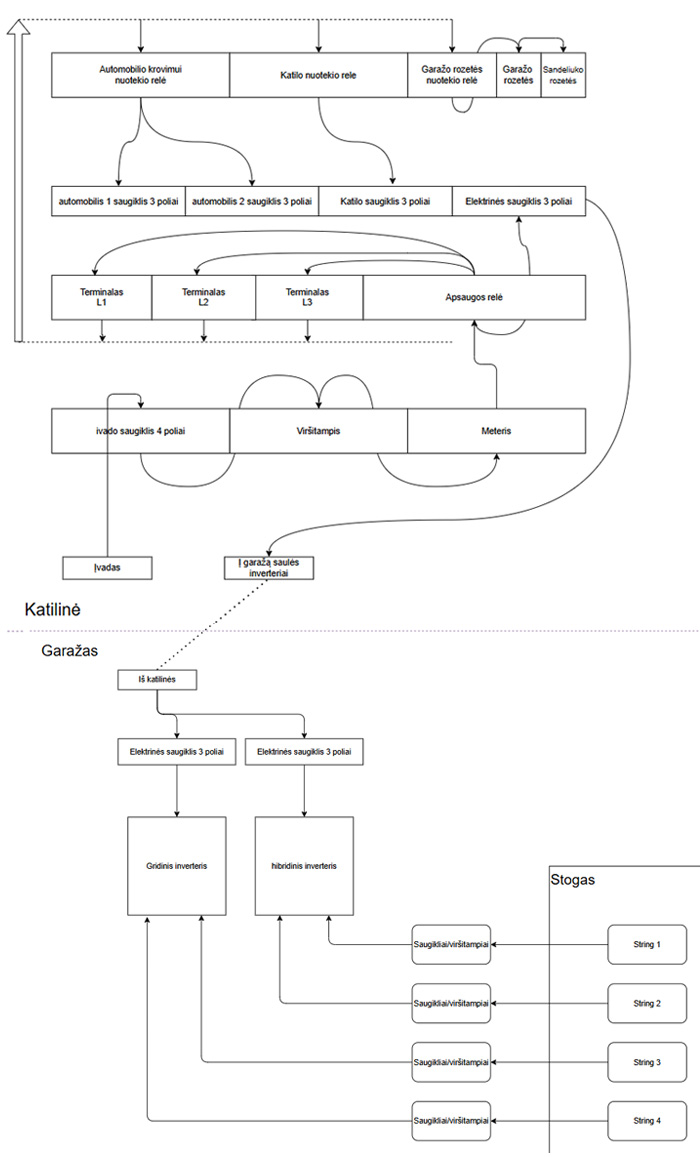

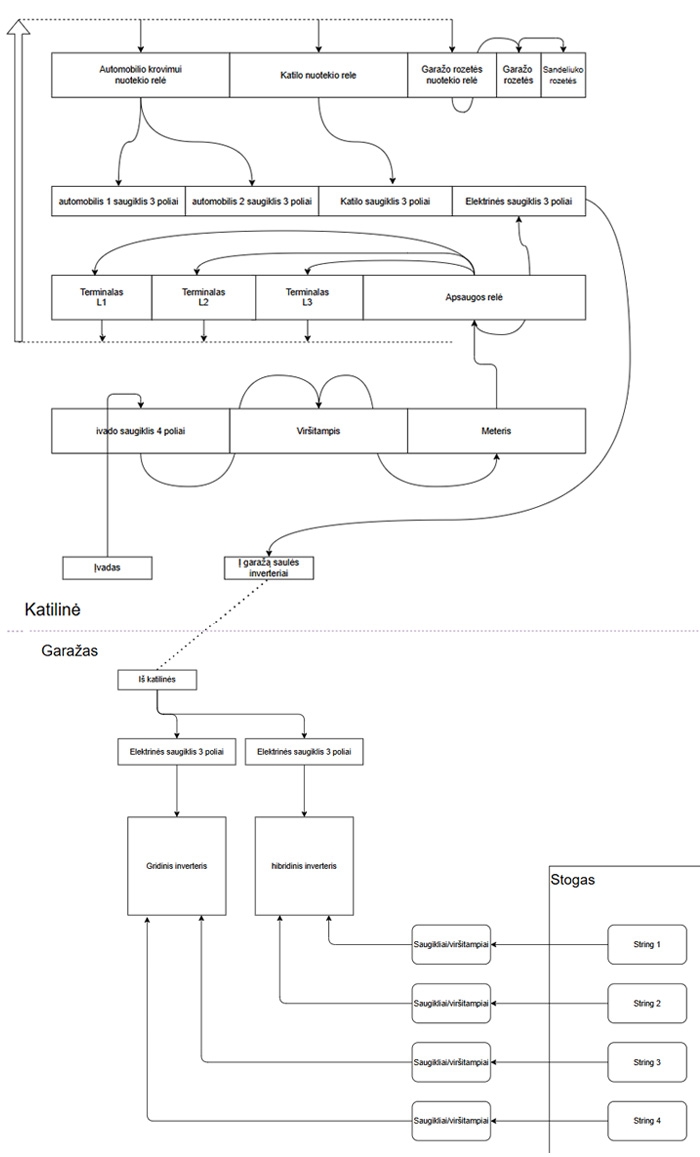

Kol kas viskas pajungta laikinai, iki sekančio etapo, tai neaprašinėsiu, kaip kas padaryta. Šioje pajungimo schemoje atsispindi galutinis variantas.

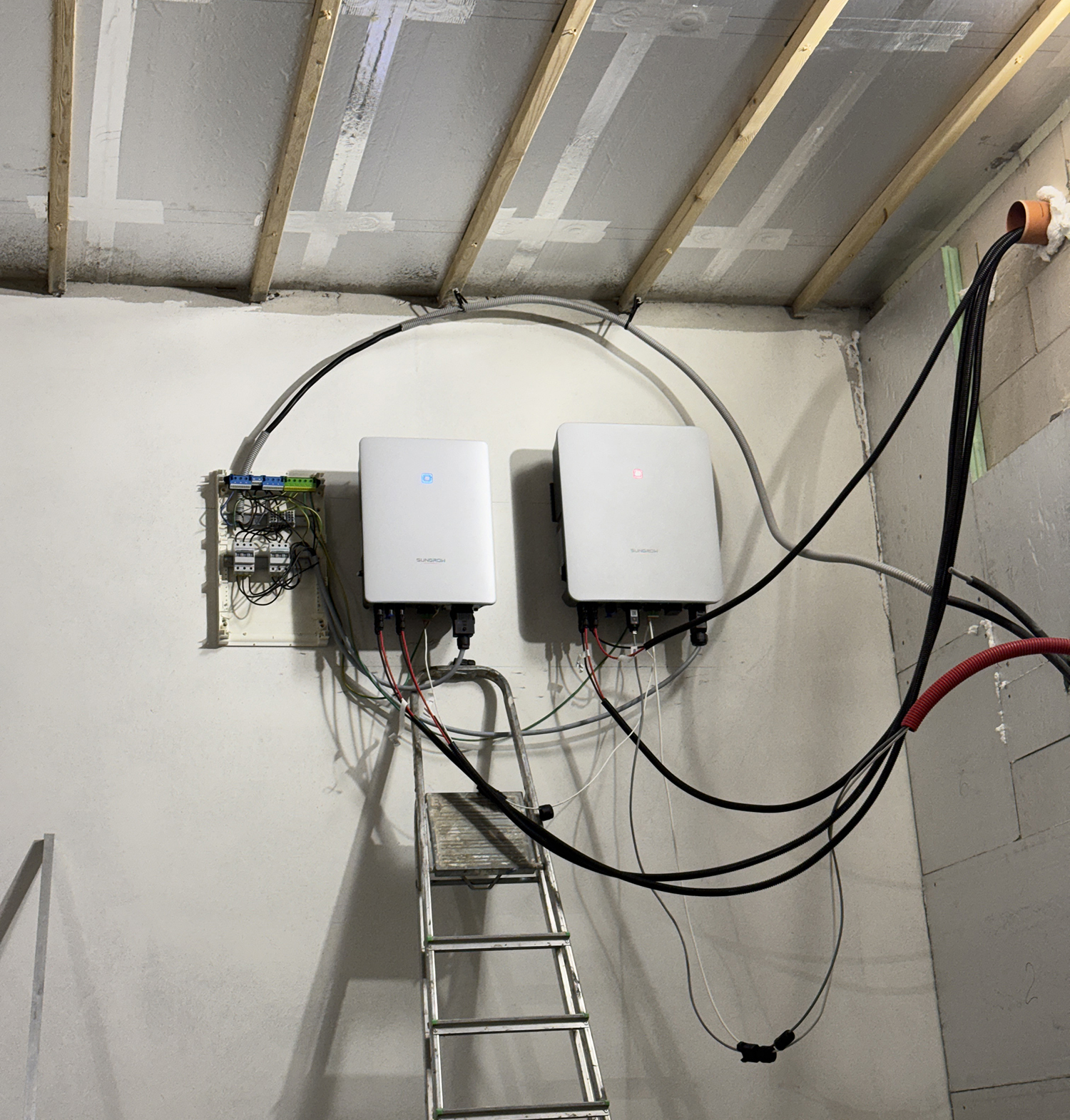

Inverteriai: gridinis Sungrow SG8.ORT, hibridinis Sungrow SH8.ORT, abu po 8kW. Ateityje planuojame statyti akumuliatorių (jam krauti bus naudojamas hibridinis inverteris). Neįprastas sprendimas naudoti hibridinį ir gridinį inverterius, bet pasirinkome taip, nes kuo mažesnė inverterių galia, tuo jie jautresni mažesniam saulės kiekiui. Taip pat bus daugiau MMPT jungčių, kas leidžia moduliams dirbti efektyviau, kai ant jų krenta šešėlis. Dabar yra 4 string’ai ir kiekvienas jų nedaro įtakos kitam.

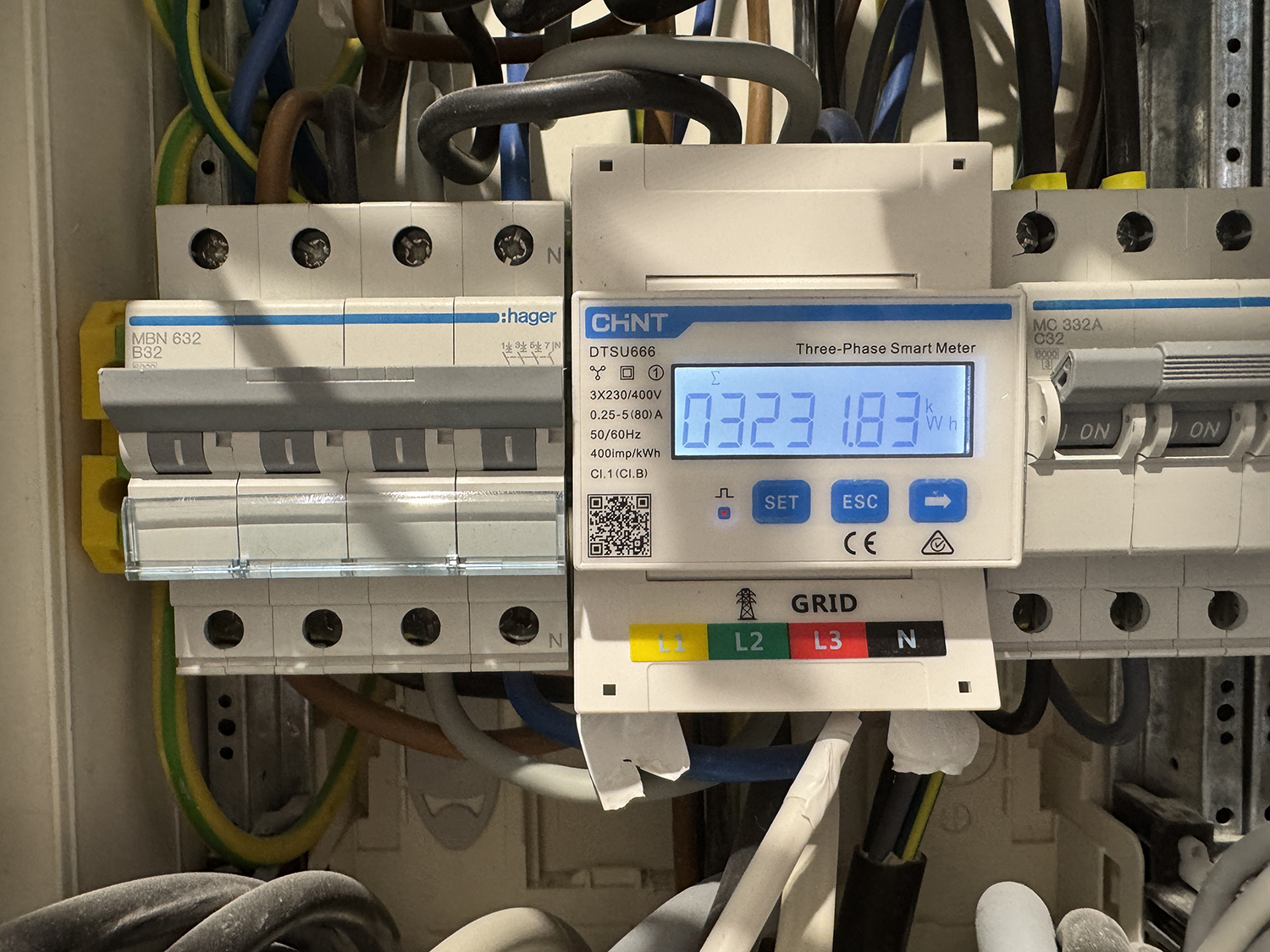

Meteris/skaitiklis Sungrow DTSU666. Jam pajungti nuo inverterio reikėjo atvesti porą laidų. Tinka ir paprasti laidai, bet kai mums nepavyko pajungti meterio, laidą pakeitėm į UTP (nors greičiausiai nereikėjo). Pasirodo visa problema buvo skaitiklio adrese - ne toks gamykliškai nustatytas adresas. Reikėjo nustatyti 254. Skaitiklio ir inverterio naudojamas protokolas RS485.

Skaitiklis apriboja elektros atidavimą į ESO (galime atiduoti iki 10 kW), bet šiuo metu atiduodame tik 8kW, kadangi turime problemų su inverterių apjungimu (kadangi vienas gridinis, kitas hibridinis). Gali būti, kad reikės dar pirkti logger'į... Apie tai plačiau papasakojau video, galite jį žiūrėti žemiau ir apskritai kadangi neturiu daug nuotraukų, visas montavimo procesas geriau matysis per video.

Šiaip kai gerai šviečia saulė, generuoja ~14 kW. Programėlė  rodo, kad gamyba iki šiol vyko nuo beveik 6 ryto iki 21val. Įsirengti saulės elektrinę kainavo 6578€. APVA paramos dar nepatvirtino, bet tikimės, kad patvirtins ir kaina sumažės :)
